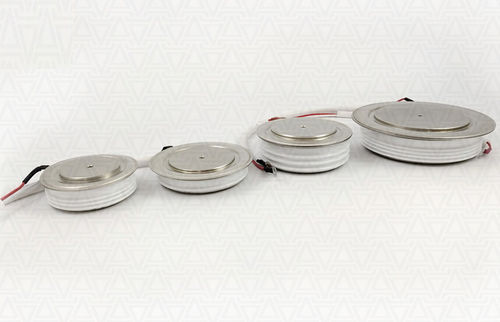

Tiristor de comutação rápida Y30KKE 490А

de potência

O tiristor de comutação rápida ATY30FE-490-16 AS ENERGITM é um dispositivo semicondutor de substituição, analógico, alternativo e equivalente para o tiristor de comutação rápida (tiristor de desativação rápida) Y30KKE Techsem. Corrente média no estado ligado ITAV - 490A, pico repetitivo de tensão de avanço/retrocesso VDRM/VRRM - 800-1600V, tempo de desativação tq - 18-50 µs. Características: Os tirístores de comutação rápida asseguram baixas perdas de comutação e um elevado desempenho di/dt. Os tiristores de comutação rápida são adequados para inversores existentes, unidades de chopper CC, UPS e aplicações de energia pulsada. Os tirístores de comutação rápida (tirístores do tipo cápsula de desativação rápida) estão disponíveis de 800V a 4800V, corrente de 490A a 4890A e tempo de desativação tq de 18μs a 150μs. Classificações dos tiristores: Y30KKE-04-8 (490A 800V), Y30KKE-04-10 (490A 1000V), Y30KKE-04-12 (490A 1200V), Y30KKE-04-14 (490A 1400V), Y30KKE-04-16 (490A 1600V). os "dissipadores de calor arrefecidos a ar série O para dispositivos de disco", "dissipador de calor a ar série SF", "dissipador de calor a água série SS" para arrefecimento de tiristores também estão disponíveis para encomenda. Os tirístores AS ENERGITM têm as seguintes características: baixas perdas estáticas e dinâmicas, valores elevados de VDRM/VRRM, vasta experiência de utilização dos dispositivos em várias indústrias, gama de tensões de 100 a 9000 V e amperagens de 10 a 15000 A, elevada resistência a ciclos térmicos e eléctricos, arrefecimento natural ou forçado por ar. As especificações técnicas e os parâmetros do Y30KKE e do substituto ATY30FE-490-16, a folha de dados em PDF, o desenho esquemático e as dimensões estão listados abaixo.
