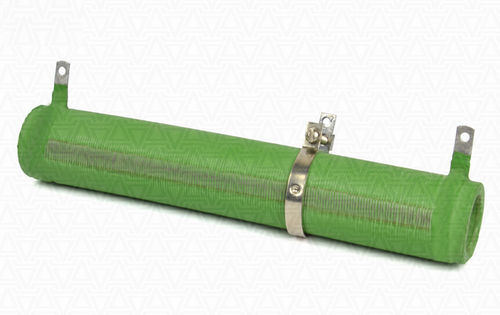

Resistor de fio bobinado APT 160W 3.9R - 100K

de correnteCACC

Resistências Wirewound ajustáveis (reguladas, variáveis) de alta potência da série APT (Adjustable Painted Tubular Resistors), potência de dissipação 160W, resistência nominal de 3,9 Ohm a 100 kOhm. As séries de resistências semelhantes são RX20, RXG. As resistências são concebidas para utilização em circuitos AC e DC, proporcionando limitação de corrente e distribuição de tensão. As resistências com uma potência nominal específica também podem ser fabricadas por encomenda individual. Estruturalmente, a resistência consiste num núcleo cerâmico tubular no qual é enrolado um fio de constantan (resistência de baixa resistência) ou nicrómio (resistência de alta resistência). As resistências são revestidas com tinta isolante resistente ao calor e à humidade. A resistência da resistência é ajustada alterando a posição do colar de aperto móvel (contacto móvel) ao longo da caixa (tubo). O contacto entre o colar de fixação e as bobinas de fio da resistência é proporcionado pelo lado não pintado da caixa. Os contactos, cabos da resistência são rígidos, tipo fita com orifícios para parafusos ou para soldar condutores. O tipo de montagem é articulado. A montagem das resistências no painel é efectuada por um conjunto de fixadores. A tolerância da resistência é de ±5%, ±10%. A tensão máxima de funcionamento em AC é de 1000V, em DC - 1400V. A temperatura ambiente elevada de funcionamento não excede +155°C (ao mesmo tempo que a potência é reduzida para 60% da potência nominal), a temperatura limite até +250°C. A resistência de isolamento das resistências de fio é de pelo menos 1000 MOhm. Tempo de funcionamento - pelo menos 15000 horas.
