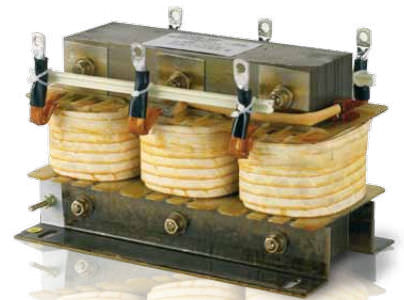

Reatância com filtro de harmônicas trifásica 400 V, 12.5 - 50 kvar | RA series

Reator de bloco harmónico trifásico de elevada linearidade, concebido e dimensionado para uma carga de harmónicas elevadas e sintonizado com os condensadores. Os reactores do tipo RA garantem uma longa vida útil, perdas extremamente baixas e baixa emissão de ruído durante o funcionamento. O NÚCLEO do reator é constituído por uma placa magnética feita de ferro de primeira qualidade com grãos orientados de baixa perda e com baixas perdas. A ENROLAGEM é feita com condutores de cobre eletrolítico. A IMPREGNAÇÃO é efectuada em autoclave a vácuo com resinas especiais. Os reactores do tipo RA têm uma frequência de sintonização de 189 Hz (p=7%), mas outras frequências de sintonização também podem ser feitas a pedido; claro que, para além da frequência de sintonização padrão, as principais são 134 Hz (p=14%) e 210 Hz (p=5,67%). APLICAÇÕES Especialmente indicado para a realização de unidades modulares (ver CTF) e equipamentos de correção automática do fator de potência (ver ERAF) para redes com carga harmónica em associação com condensadores de correção do fator de potência. Com os condensadores, as reactâncias trifásicas da série RA foram concebidas e desenhadas para serem instaladas em redes com distorção harmónica, uma vez que o seu princípio de funcionamento consiste em traduzir a frequência de ressonância da instalação sob a harmónica de menor magnitude, de modo a evitar o desencadeamento de fenómenos de ressonância.
