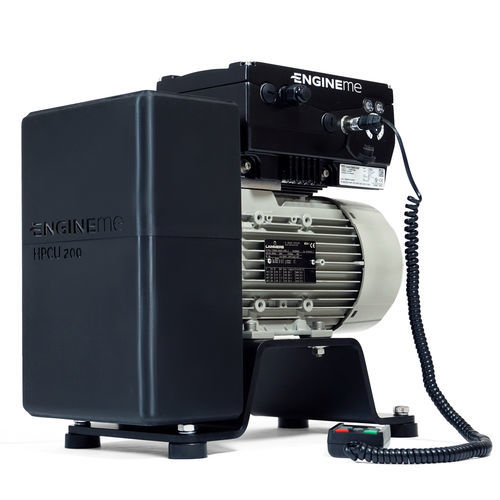

Grupo de bombeamento de alta pressão HPCU 200
para óleo combustívelde águacom motor elétrico

grupo de bombeamento de alta pressão
grupo de bombeamento de alta pressão
grupo de bombeamento de alta pressão
grupo de bombeamento de alta pressão
grupo de bombeamento de alta pressão
grupo de bombeamento de alta pressão
grupo de bombeamento de alta pressão
Guardar nos favoritos
Comparar


Características

Fluido
de água, para óleo combustível
Acionamento
com motor elétrico
Escorva
autoescorvante
Tecnologia
de pistão
Instalação
estacionário
Setor de utilização
industrial
Aplicações
de alta pressão, para transporte
Vazão

MÁX: 1,4 l/min
(0,36984 us gal/min)

MÍN: 0 l/min
(0 us gal/min)

Pressão

MÁX: 200 bar
(2.900,755 psi)

MÍN: 10 bar
(145,038 psi)

Descrição

A unidade de entrega de alta pressão HPCU 200 permite que um líquido fornecido sob uma pré-pressão de aproximadamente 2 a 4 bar seja modulado e transportado a uma pressão até 200 bar. Parte do sistema é um motor eléctrico com conversor de frequência, assim como um dispositivo de montagem integrado para a caixa de velocidades e uma ou duas bombas de alta pressão (HPPx1 ou HPPx2). A versão básica da HPCU tem uma ligação de mangueira para a entrada de baixa pressão (interface 2), bem como uma ligação para a linha de alta pressão (interface 3) fornecida. O fluxo volumétrico é livremente ajustável através da velocidade do motor eléctrico. A regulação pode ser feita durante o funcionamento, quer utilizando a unidade de controlo portátil, quer o software do PC (interface 1). A programação via PLC também é possível para a regulação automática do ponto de operação. O HPCU 200 Basic é fácil de transportar e pode ser operado em 230 V / 50 Hz ou nos EUA com uma rede eléctrica de 240 V; 3 fases; 3 fios. O fluxo de volume desejado depende da velocidade do(s) eixo(s) da bomba. Uma vez que o eixo do motor eléctrico está acoplado ao eixo da bomba através de um redutor com uma relação de transmissão fixa, o fluxo volumétrico é definido através da regulação da velocidade no motor eléctrico ou no seu conversor de frequência. A relação padrão é i = 1 (n_motor / n_bomba). Em funcionamento com 230V / 50 Hz, a velocidade do motor eléctrico é limitada a aprox. 2.880 rpm. Uma relação de transmissão diferente pode ser seleccionada a pedido, por exemplo para atingir velocidades de bomba mais elevadas e, portanto, maiores fluxos de volume. A especificação da velocidade alvo é facilmente feita utilizando um dispositivo portátil ou, alternativamente, controlado por software utilizando um PC ou um PLC.

---
