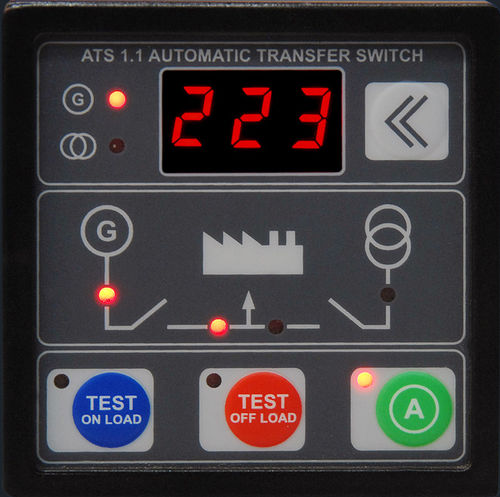

Chave de transferência automática ATS 1.1

para montagem em painelpara grupo gerador de energiatrifásica

Monitorização simultânea de barramentos principais e de geradores de autocarros ATS 1.1 é um interruptor de Controlo de Transferência de Carga dedicado que permite o controlo independente da Carga e do Gerador, alimentando a Carga a partir de Barramentos de Rede ou de Gerador, o que estiver disponível, com prioridade de Barramento de Rede. O ATS1.1 é um Interruptor de Controlo de Transferência de Carga, que monitoriza as tensões do barramento principal e transfere a carga se os limites de tensão ultrapassarem as tolerâncias exigidas. Estas unidades podem ser utilizadas com quaisquer duas barras de tensão, onde a carga é necessária para ser controlada de acordo com a sua disponibilidade. Todas as três tensões de fase são monitorizadas no lado do barramento da rede e cada fase pode ter limites de tensão superiores e inferiores independentes. O ATS1.1 é concebido com 2 saídas auxiliares e 3 entradas auxiliares. Estas portas i/o podem ser configuradas a partir do menu de dispositivos para controlo de dispositivos periféricos. A unidade permite que o utilizador ligue o gerador para testes ou manutenção periódica. Esta função de teste pode ser executada com ou sem transferência de carga, permitindo testar o interruptor de transferência ao mesmo tempo. O funcionamento normal do sistema é mantido no modo Automático. Durante o funcionamento, a tensão da rede ou da fase do gerador pode ser monitorizada no visor do controlador, evitando assim voltímetros CA extra a serem utilizados no painel. Todos os valores de tensão são exibidos em valores RMS Verdadeiros com elevada precisão de leitura. Todos os parâmetros da unidade podem ser ajustados a partir do menu de configuração do dispositivo e todos os valores dos parâmetros do programa podem ser vistos no visor do controlador. As unidades também podem ser programadas para controlar a função de arrefecimento do motor, permitindo assim que unidades simples de arranque do motor sejam utilizadas com grupos geradores de pequena capacidade.
