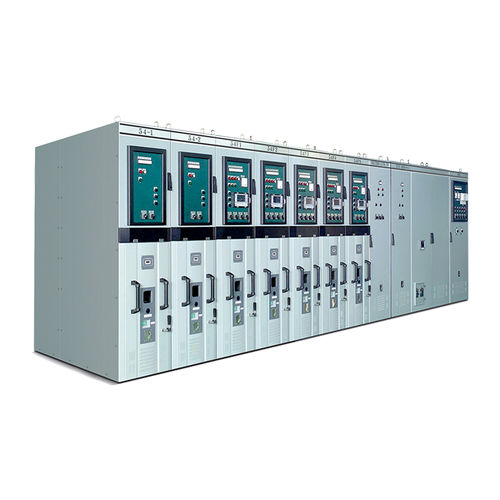

Conjunto de manobra e controle CC ETGR Series

para aplicações ferroviárias

O painel DC da Entec (ETGR21, ETGR22) é projetado para a aplicação em Sistemas de Energia de Tração DC tanto de 900V DC como de 1800V DC. A corrente nominal pode ser de 4000A e 6000A para vários níveis de tensão do sistema, e eles também podem ser utilizados em aplicações DC pesadas. Todos os principais componentes, tais como disjuntor de alta velocidade (HSCB), relé de proteção e interruptor de desconexão, são fabricados pela Entec para que a estabilidade do sistema possa ser garantida. O painel de distribuição DC com revestimento metálico é independente e projetado para ser usado por décadas. Seus isoladores são cuidadosamente projetados e aplicados para fornecer distância de isolamento suficiente. Chapas não metálicas também são usadas em painéis de distribuição DC como separadores para proteger qualquer peça metálica de um arco expelido. A ETCPU200 com sua IHM associada é a interface padrão com o painel de distribuição DC. Este relé de proteção está em conformidade com as normas IEC e fornece várias funções de proteção para corresponder ao Sistema de energia de tração DC. O painel CC foi totalmente testado por laboratórios acreditados, como KERI e IPH, de acordo com a norma internacional IEC 61992.
