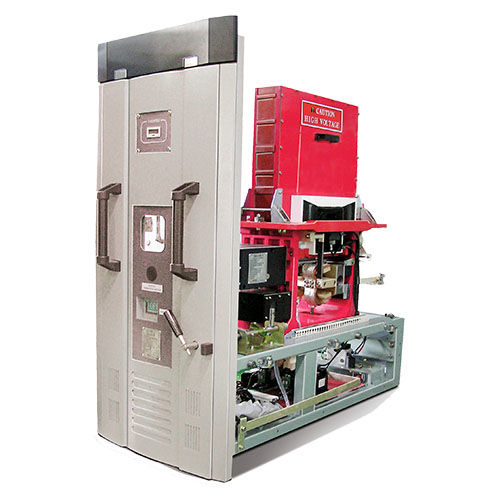

Disjuntor magnético EDB Series

CCde alta velocidadede alta tensão

O disjuntor de alta velocidade DC da Entec (HSCB) simboliza nossa avançada tecnologia em interrupção DC. O HSCB da Entec (EDB-09 e EDB-18) é usado para gerenciar a linha de alimentação DC e interromper a corrente de falha. EDB-09 tem tensão nominal de DC 900V para o sistema ferroviário leve, enquanto que DC 1800V nominal EDB-18 é usado para o sistema ferroviário urbano e pesado. Tripping elétrico, e retenção elétrica ou PMA (atuador magnético permanente) mecanismo de retenção simplificar a estrutura do HSCB significativamente e, assim, melhorar a confiabilidade e diminuir a dificuldade de manutenção, mesmo sob a comutação freqüente e condição de carga pesada. Materiais com alta condutividade são usados para minimizar a resistência e o aumento da temperatura em condições normais de corrente, e a liga de metal especial é usada para evitar que o contato HSCB derreta/solda durante a interrupção da corrente de curto-circuito. O HSCB é frequentemente instalado como um componente chave no painel DC da Entec, e o relé de proteção ETCPU200 é desenvolvido para maximizar as vantagens do HSCB da Entec. Juntamente com a ETCPU200, a HSCB pode interromper a corrente de 0A para a corrente nominal de interrupção. Este HSCB foi totalmente testado por laboratórios acreditados como KERI e IPH de acordo com a norma internacional IEC 61992.
