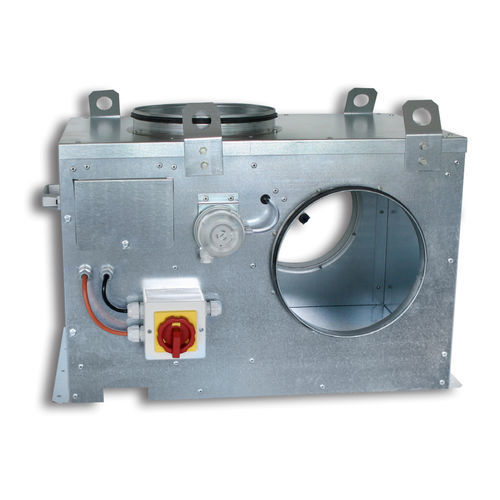

Caixa de ventilação CIBOX C4 series

CAIXA VMC C4 (400°C ½ H) VANTAGENS - Caixa C4 CMV de 700 a 3500 m³/h - Aprovação: 400°C - ½ h - Descarga vertical ou horizontal com ou sem isolamento - Baixo consumo de energia: Motor EC - Controlo integrado: pressão constante - Alimentação eléctrica monofásica - Manutenção simples MERCADO / APLICAÇÃO - Habitação multifamiliar e pequenos edifícios comerciais - Para CMVs auto-reguláveis, sensíveis à humidade A e B e a gás CONSTRUÇÃO / COMPOSIÇÃO - Invólucro em chapa de aço galvanizado - Ligações de ar : - Aspiração horizontal: 2 torneiras com vedante - Descarga vertical: 1 tomada com vedante - Painel de serviço com pega - Instalação: interior e exterior MOTOR- VENTILADOR - Grupo motor-ventilador de acionamento direto - Ventilador centrífugo de entrada única - Turbina com : - Ação para o tamanho 700 - Reação para os tamanhos 900 a 3500 - Motor EC de baixo consumo - monofásico 230 V - 50 Hz - Manutenção: conjunto ventilador-motor amovível LIGAÇÃO ELÉCTRICA - Com interrutor de proximidade, com cadeado, IP65. GAMA 5 tamanhos até 3500 m³/h a 160 Pa : - descarga vertical - descarga vertical isolada - descarga horizontal - descarga horizontal isolada CONTROLO Controlo de pressão constante com um setpoint ajustável de 100 a 300 Pa. - Transmissor de pressão - Interruptor de pressão de alarme montado de fábrica (80 Pa) - Termo-contacto - Controlador encastrado CLASSIFICAÇÃO DE FOGO Aprovado 400°C - ½ h por PV de resistência ao fogo: - PV n°EFR-17-003955: CIBOX 700 C4 - PV n°EFR-17-003954 : CIBOX 900 C4 CIBOX 1700 C4 - CIBOX 2500 C4 - CIBOX 3500 C4
