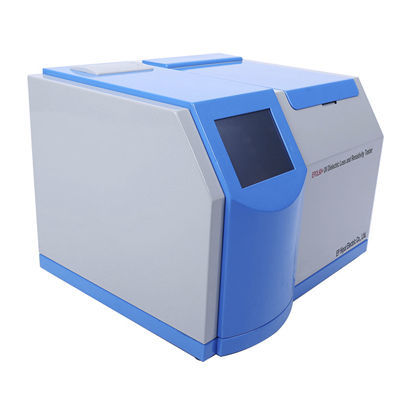

Testador dielétrico EPOL60

de fator de dissipaçãode óleo isolantesem contato

EPOL60 Verificador automático de perda dieléctrica de óleo, é utilizado para medir o factor de dissipação dieléctrica e a resistividade DC de óleo isolante e outros líquidos isolantes. O instrumento integra célula de teste de óleo, controlador de temperatura, sensor de temperatura, ponte de teste de perda dieléctrica, potência de teste AC, condensador padrão, medidor de alta resistência, fonte de alta tensão DC e outros componentes principais. Características: -O recipiente de óleo adopta a estrutura de três eléctrodos de acordo com a norma IEC 60247:2004, com espaçamento entre eléctrodos de 2 mm, o que pode eliminar os efeitos da capacitância dispersa e da fuga nos resultados do ensaio de perda dieléctrica. -O instrumento adopta o aquecimento por indução de média frequência, algoritmo de controlo de temperatura PID. Este método de aquecimento tem as vantagens de não haver contacto entre a célula de ensaio e o corpo de aquecimento, aquecimento uniforme, velocidade rápida, controlo conveniente e controlo rigoroso da temperatura dentro do intervalo de erro da temperatura predefinida. -O condensador padrão interno é um condensador de três eléctrodos cheio de gás SF6 e a sua perda dieléctrica e capacidade eléctrica não são afectadas pela temperatura ambiente, humidade, etc., pelo que a precisão do instrumento pode ser assegurada mesmo após uma utilização prolongada. -A fonte de alimentação de teste CA utiliza a conversão CA-CC-CA, o que evita eficazmente que as flutuações da tensão e da frequência da rede afectem a precisão da medição da perda dieléctrica. Mesmo utilizando um gerador, o instrumento pode funcionar correctamente. -Função de protecção perfeita. Quando há sobretensão, sobrecorrente ou curto-circuito de alta tensão, os instrumentos podem cortar rapidamente a alta tensão e emitem uma mensagem de aviso.
