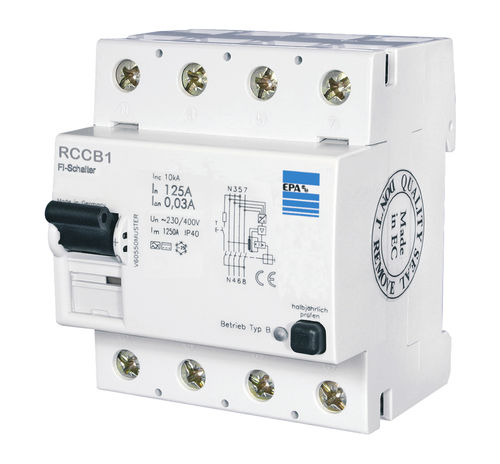

Interruptor diferencial residual diferencial RCCB series

CA/CCde frequência de comutação4 polos

Os disjuntores diferenciais residuais sensíveis à corrente alternada/corrente contínua do tipo EPA RCCB B1 e RCCB B2 destinam-se a ser utilizados em sistemas de corrente alternada de 50 Hz com equipamento eletrónico, tais como conversores de frequência, fontes de alimentação ininterrupta (UPS), fontes de alimentação comutadas, controladores de ângulo de fase (arrancadores suaves) e controladores de tiristores. Os dispositivos modernos de eletrónica de potência, por exemplo, os conversores de frequência e os conversores CA/CC, produzem uma tensão bipolar modulada por largura de impulsos à saída, que necessita de frequências de comutação na ordem dos 20 kHz. Em caso de avaria, estes recursos podem causar, para além de correntes residuais de 50 Hz AC e de impulsos DC, também correntes residuais DC suaves e correntes residuais com frequências mistas (nos conversores de frequência, por exemplo, a frequência de comutação e a frequência de saída). Os disjuntores de corrente residual disponíveis no mercado com caraterística de disparo CA ou A (de acordo com a norma IEC 60755) não conseguem captar corretamente essas correntes residuais, pelo que não é garantido um disparo correto do disjuntor de corrente residual. Disjuntores de corrente residual sensíveis a AC/DC (tipo B / B+) Característica especial para utilização com equipamento eletrónico, por exemplo, inversores de frequência Detecta correntes de defeito DC pulsantes e suaves Detecta correntes de defeito CA de baixa a alta frequência para uma óptima proteção pessoal e contra incêndios
