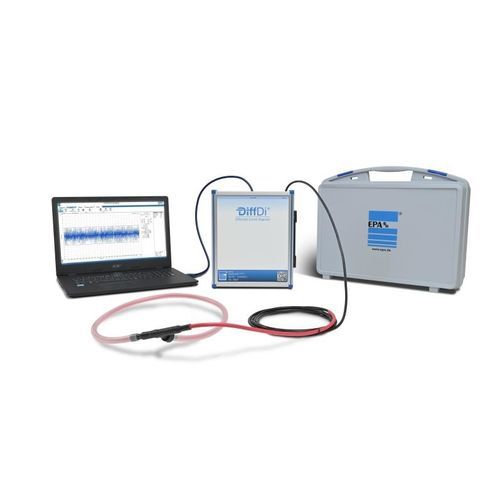

Sistema de diagnóstico para aparelhos elétricos DiffDi®

Porque é que um motor apresenta repetidamente defeitos? Como é que se pode garantir uma disponibilidade extremamente elevada do sistema? Como é que se pode evitar danos nos rolamentos do motor em locais de difícil acesso? Perguntas que muitos fabricantes de máquinas e empresas de serviços provavelmente já se colocaram mais do que uma vez. São necessárias medidas orientadas para a causa, especialmente quando as circunstâncias são difíceis. Com o sistema de diagnóstico DiffDi®, é possível registar, analisar e avaliar rápida e facilmente as correntes de modo comum de alta frequência e os seus efeitos nos motores com inversor. Após uma breve instalação do software e do controlador do dispositivo no Windows, guiada por um menu, as correntes na gama de kHz a MHz são registadas no lado do motor através do dispositivo de medição. A aplicação é simples: coloca-se a bobina de medição Rogowski à volta das três fases do motor - não é necessário separar o percurso da corrente. No primeiro passo da medição, é registado o estado real da máquina. O software DiffDi-Soft, que foi especialmente desenvolvido para este fim, permite obter instantâneos das correntes de alta frequência presentes no sistema de acionamento. Os valores de pico podem ser analisados, avaliados e documentados. A seleção de, por exemplo, um filtro de motor para o segundo passo baseia-se nos dados obtidos anteriormente. Após a instalação do filtro, o primeiro passo é repetido e o efeito do método é confirmado pela medição. No último passo, as medições registadas 1 e 2 podem ser comparadas entre si com o premir de um botão. Isto permite que os períodos registados sejam comparados e avaliados. Uma visão antes e depois dos valores medidos fornece informações importantes sobre a eficácia das medidas de EMC/filtro adoptadas,
