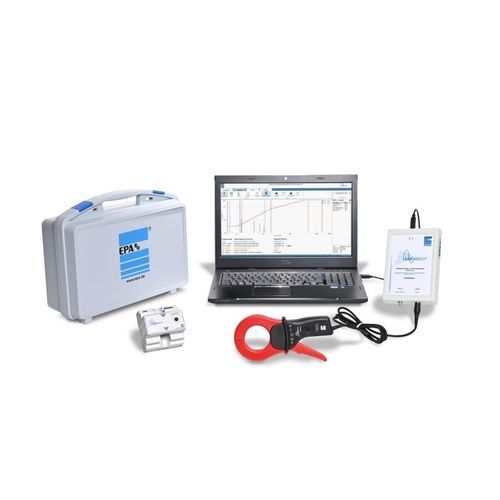

Controlador de corrente de vazamento LEAKWATCH

de corrente residual

Os disjuntores de corrente residual sensíveis a toda a corrente estão a ser utilizados cada vez mais frequentemente na indústria. Os componentes modernos da tecnologia de automação (como conversores de frequência, inversores, filtros EMC, fontes de alimentação comutadas, etc.) geram correntes de fuga elevadas relacionadas com o sistema. Estas correntes de fuga operacionais são interpretadas pelos dispositivos de proteção RCD como corrente residual (corrente diferencial), o que frequentemente conduz a um estado de funcionamento inseguro ou ao desligamento do RCD. O RCD não consegue distinguir entre as correntes de fuga operacionais e as verdadeiras correntes de defeito. Na prática, é possível medir o nível da carga de corrente de fuga, mas não há qualquer declaração sobre os componentes individuais de frequência desta carga e a possibilidade de avaliação, em relação à caraterística de disparo dos RCD utilizados (os limiares de disparo dos RCD diferem consoante o tipo e o fabricante utilizados). O sistema de medição e análise LEAKWATCH foi especialmente desenvolvido para a medição de correntes de fuga (correntes residuais). Oferece a possibilidade de colocar o sinal de medição diretamente em relação com a caraterística de disparo de todos os disjuntores de corrente residual sensíveis a todas as correntes conhecidos (tipo B / B+) disponíveis no mercado. Através de uma indicação percentual e de um semáforo colorido, o grau de utilização do dispositivo de corrente residual selecionado pode ser imediatamente reconhecido.
