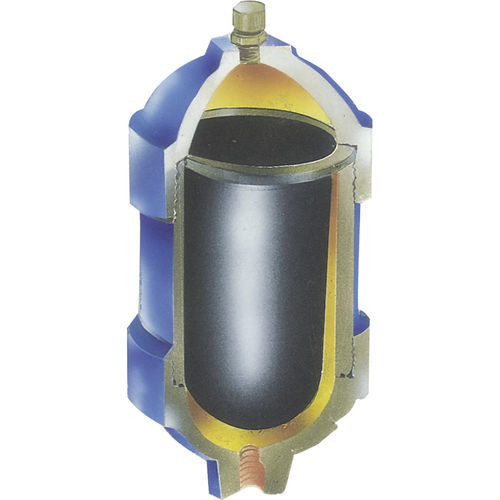

Acumulador de diafragma AM

de azotoem aço-carbonohidropneumático

Um acumulador hidropneumático é um dispositivo utilizado especificamente para o armazenamento de líquidos sob pressão. Como os líquidos, para todos os efeitos práticos, são incompressíveis, este objetivo é alcançado utilizando a compressibilidade dos gases. *Um separador de borracha flexível, ou seja, um diafragma, é instalado no invólucro do acumulador. *Um gás inerte - azoto - é introduzido no diafragma através de uma válvula de pressão até uma pressão P . O diafragma expande-se, enchendo todo o volume V do corpo do acumulador. *Quando a pressão do sistema (circuito) P é superior à pressão de pré-carga do gás P , o líquido hidráulico entra no corpo do acumulador e a membrana é comprimida, reduzindo o volume de gás para V . *Se a pressão do líquido subir para P , o volume de gás reduz-se para V com o consequente aumento da pressão, equilibrando assim a pressão do líquido.
