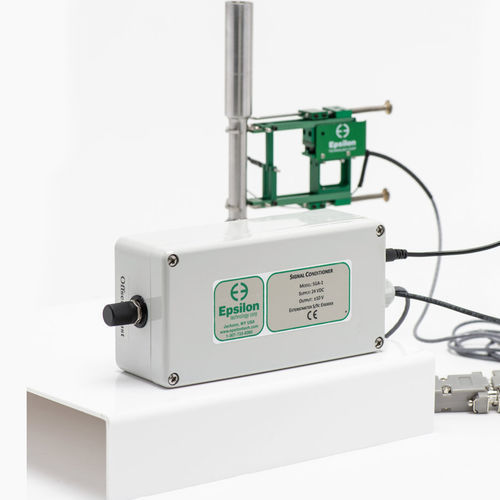

Condicionador de sinal analógico SGA series

multicanalamplificadorvia única

Os condicionadores de sinal da série SGA são ideais para testes cíclicos e de alta velocidade em que não é necessário um ecrã. Disponíveis em versões de canal simples e duplo, fornecem a eletrónica de condicionamento de sinal necessária para um extensómetro baseado em strain gage. O SGA tem uma tensão de excitação ajustável e um amplificador de alta precisão para fornecer uma saída de tensão CC de alto nível. Um potenciómetro de ajuste do desvio é facilmente acessível no painel frontal. A saída é ideal para ligação direta a placas de aquisição de dados ou controladores de teste que requerem entradas de tensão ou corrente de alto nível. Todos os modelos são fornecidos com uma fonte de alimentação universal e adaptadores para o seu país: especifique os adaptadores regionais aquando da encomenda. Está incluído um cabo de saída de 2,5 m (8 pés) para ligação a sistemas externos. Está incluída a calibração com um extensómetro (para cada canal). Especificações - Botão(ões) de ajuste do zero: No painel frontal. Faixas de ajuste fino (±5% FS) e grosso (±80% FS). - Gamas de saída selecionáveis: ±5V, ±10V*, 0-10V, 0-20 mA, etc. - Excitação de ponte: 5V ou 10V* DC - Faixa de sensibilidade da ponte: 0.06 a 30,0 mV/V - Linearidade: 0,03% FS típica - Filtragem: 8 definições, 1-5000 Hz, mais filtro secundário de 800 Hz. 1 kHz* por defeito - Gama de temperaturas de funcionamento: -10 a +50 °C - Coeficiente de temperatura zero: 0,009%/C (90 ppm/°C) - Estabilidade de saída de 90 dias: ~330 ppm - Ruído de saída: 10-100 µV (1-100 ppm), dependendo do filtro, DAQ e ganho. 50 µV típico. - Alimentação de entrada: 100-240 VAC, 50-60Hz. Especificar o tipo de ficha de alimentação regional necessário. - Inclui: Fonte de alimentação, ligação para extensómetro(s), cabo(s) de saída e calibração com extensómetro
