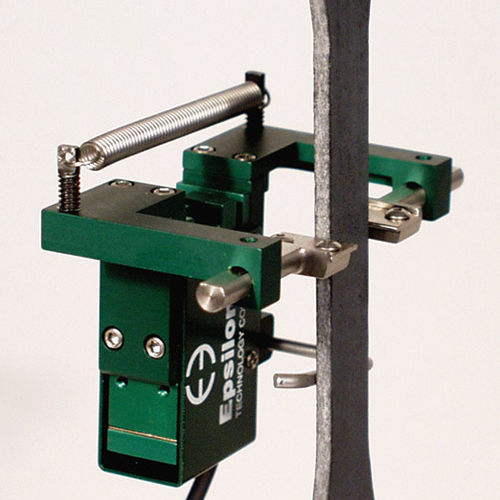

Extensômetro diametral 3575 series

transversalde valor Rpara chapa

Concebido para a medição de deformações transversais ou diametrais em amostras carregadas axialmente, para fins gerais. Este modelo pode ser utilizado simultaneamente com o extensómetro axial modelo 3542. Auto-suportados na amostra de ensaio, estes extensómetros funcionam em qualquer amostra de largura ou diâmetro de 0 a 25 mm (0-1 polegada). São normalmente utilizados para a medição do coeficiente de Poisson, para medições transversais com materiais anisotrópicos, como muitos compósitos, e para testes de chapas metálicas, como a determinação do valor r. Na maioria das vezes, são utilizados em simultâneo com os extensómetros axiais da Epsilon e, em conjunto, estes extensómetros são adequados para medir o coeficiente de Poisson de acordo com a norma ASTM E132 na maioria dos materiais e amostras. Estas unidades fixam-se facilmente à amostra e são mantidas no lugar com uma mola integral. As superfícies de contacto arredondadas mantêm a posição na amostra. Todas são unidades de strain gage de alta precisão, compatíveis com a maioria dos controladores de teste. Os extensómetros modelo 3575 são dispositivos de strain gage, o que os torna compatíveis com qualquer sistema eletrónico concebido para transdutores de strain gage. Na maioria das vezes, são ligados a um controlador de máquina de ensaio com eletrónica para um canal de deformação, e a Epsilon equipará o extensómetro com um conetor compatível que é ligado diretamente ao controlador.
