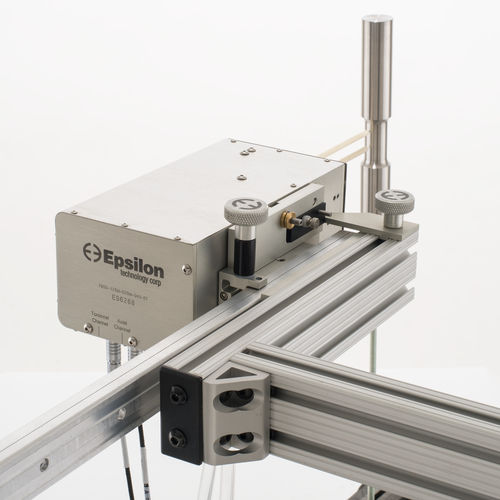

Extensômetro axial 7650 series

para altas temperaturaspara fornocapacitivo

Mede simultaneamente as deformações axiais e de torção a altas temperaturas em amostras testadas em máquinas axiais/torção. Para utilização com fornos de ensaio de materiais ou aquecimento por indução até 1600 °C (2900 °F). Pode ser utilizado para fadiga bi-axial, controlada por deformação. O sistema de montagem deslizante permite a montagem em amostras quentes em segundos. Os extensómetros do modelo 7650 são utilizados principalmente em amostras redondas testadas em máquinas de ensaio bi-axiais capazes de suportar simultaneamente cargas axiais e torcionais. Todos os modelos são capazes de efetuar deslocações bidireccionais em ambos os eixos e podem ser utilizados para ensaios de fadiga controlados por deformação sob condições de carga e deformação totalmente invertidas a frequências até 10 Hz. Todos os modelos 7650 são montados de forma rígida na estrutura de carga e incorporam uma montagem deslizante para colocar o extensómetro em contacto com a amostra. O comprimento do medidor é definido automaticamente antes da montagem no espécime de ensaio, o que permite a montagem a quente após ter sido atingido o equilíbrio térmico. Estas unidades foram especificamente concebidas para minimizar a interferência entre eixos e para fornecer medições de alta precisão e alta resolução. Incorporam sensores capacitivos para uma força de funcionamento reduzida e incluem eletrónica com filtragem programável e linearização multiponto para um melhor desempenho e precisão. A conceção global minimiza e, em muitos casos, elimina virtualmente qualquer influência das vibrações comuns do ambiente de laboratório. Estes extensómetros arrefecidos por líquido estão equipados com hastes de alumina de elevada pureza com pontas de haste cónicas para contacto com o espécime quando o ensaio é realizado a 1200 °C (2200 °F). As varetas de carboneto de silício são utilizadas para a opção de alta temperatura de 1600 °C (2900 °F).
