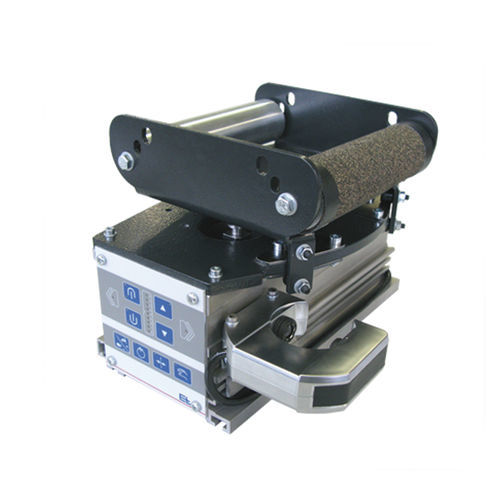

Controlador de guiamento ELGUIDER

Em um sistema de suporte giratório ELGUIDER, a banda percorre uma inversão quádrupla de 90°. A base deste sistema para regulagem da direção de banda forma uma armação com dois cilindros de inversão. Seu ponto giratório se encontra imaginariamente no nível de entrada. Somente por meio da basculamento em torno desse ponto giratório é possível instaurar uma correção lateral da banda. O pré-requisito é sempre uma tensão da banda suficiente para um impulso de força entre a banda e o cilindro de atuação. Campo de aplicação Com o aproveitamento ideal das áreas de elasticidade, o suporte giratório pode ser usado principalmente em espaços apertados para a regulagem da direção da banda. Aplicação Quanto maior forem a tensão da banda, o módulo de elasticidade e a correção necessária, mais demoradamente devem ser concebidos os comprimentos de entrada, saída e entrega. A experiência tem mostrado que o comprimento dessas seções deve ser de 60 − 100 % da largura da banda. O sensor deve ser posicionado o mais próximo possível na parte traseira do cilindro de atuação.
