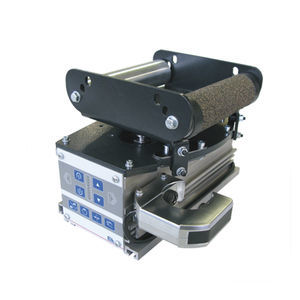

Sistema de guia de rolos ELPLACER

pneumático

Os sistemas de rolos deslizantes ELPLACER posicionam as bandas em execução por movimento axial do cilindro de atuação. Quando o cilindro de atuação atinge a posição final, o material é levantado de um dispositivo, o cilindro de atuação é centralizado na posição central e a banda é apoiada novamente. Como o rolo deslizante é usado exclusivamente em plantas de produção com operação intermitente, a banda deve ser sempre levantada durante o tempo de parada. Campo de aplicação A área de aplicação se estende principalmente às máquinas de produção de pneus, já que aqui as bandas como as lonas e o revestimento interno são alimentados a partir do laço em operação de ciclo. Aplicação A alimentação é sempre do laço de baixo para cima. O comprimento da alimentação deve ser da metade a uma largura total da banda. O comprimento da saída, por outro lado, deve ser mantido o mais curto possível. O sensor deve ser posicionado o mais próximo possível na parte traseira do cilindro de atuação. Devido ao curto tempo de reação, é alcançada uma alta dinâmica de posicionamento.
