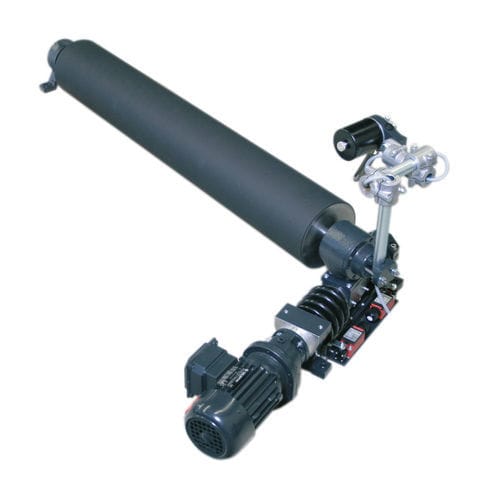

Sistema de guia de rolos VGA Series

Os cilindros inclinados em relação ao sentido da marcha da banda provocam um movimento lateral da banda. Este princípio de ação é aplicado pelos sistemas de cilindros oscilantes ELBANDER para a regulagem da guia da correia. O ponto de rotação do cilindro oscilante é um dos dois pontos de apoio. Em torno desse ponto, o cilindro de atuação é posicionado obliquamente conforme o requisito de correção. Campo de aplicação Os sistemas de cilindros oscilantes são utilizados principalmente para a regulagem da guia da banda em esteiras transportadoras. Aplicação Em esteiras transportadoras, o cilindro oscilante deve ser montado na parte inferior, imediatamente à frente do cilindro frontal. O aparelho de atuação deve ser colocado num ângulo de 15° em relação ao sentido da marcha da banda. O movimento de atuação deve realizar-se na bissetriz do ângulo entre o comprimento da entrada e o comprimento da saída. O comprimento de entrada deve ser de, pelo menos, uma largura da cinta. O comprimento de saída deve ser mantido o mais curto possível. O cilindro de atuação deve enrolar entre 40° e 60°. Em velocidades de produção > 1000 m/min, o enlaçamento deve ser reduzido para 10° − 20°. A detecção da posição realiza-se através de um sensor de borda, imediatamente à frente do cilindro de atuação. A fim de evitar possíveis interferências do cilindro de aperto com o sistema de guia de correia, ele só pode ser ajustado paralelamente ao eixo.
