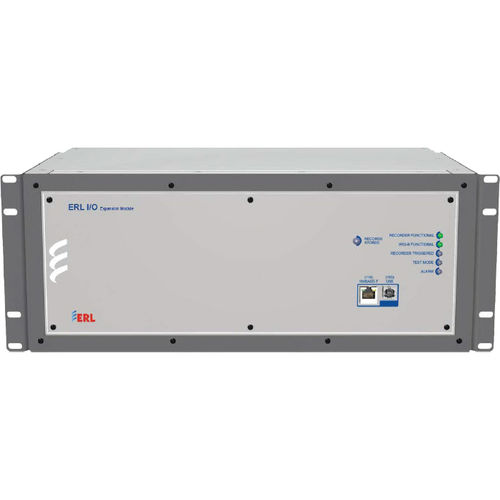

Módulo de expansão de E/S I/O Expansion

SCADA

A expansão IED do I/O de ERL é uma expansão digital autônoma IED do entrada/saída que apoie 128 entradas digitais físicas (DIs), 15 contatos da saída, 128 canais virtuais da assinatura para os canais virtuais de provocação e 15 do registro da assinatura para controles do contato da saída. A expansão IED do I/O de ERL usa o ônibus da estação do GANSO do IEC 61850 (evento orientado ao objeto genérico da subestação) (8-1) permitiu o protocolo de publicar e subscrever as mensagens binárias do entrada/saída com dispositivos de ERL e o outro IEDs que apoia assinaturas do GANSO do IEC 61850. O sistema da expansão do I/O de ERL consiste primeiramente no hardware da unidade e no software da interface de usuário do painel de controle de TESLA. Aplicação A expansão IED do I/O de ERL pode ser usada para fornecer o acesso a até 128 estados da entrada digital aos relés e aos registradores de ERL, e o todo o IED capaz da assinatura do GANSO do IEC 61850. Comunicando estes estados da entrada digital a IED múltiplos na rede, e a SCADA, expande o acesso a tal informação ao fornecer uma solução mais eficaz na redução de custos a adicionar IED adicionais. Igualmente reduz os problemas associados com ter estes IED múltiplos comunica-se um com o otro. No caso de uma perda na fonte do tempo de GPS, a expansão IED do I/O gera e fornece o sinal unmodulated de 1pps IRIG-B através de até 5 IED conectados, assegurando desse modo a sincronização de tempo através destes IED Aplicação com TESLA 4000 O registrador do sistema de energia de TESLA 4000 tem a disposição para que até 256 entradas virtuais recebam e gravem a época e o estado dos eventos contidos em mensagens do GANSO do IEC 61850. Conecte I/O IED de dois ERL com o um TESLA 4000 para obter 256 entradas adicionais do estado. tocol
