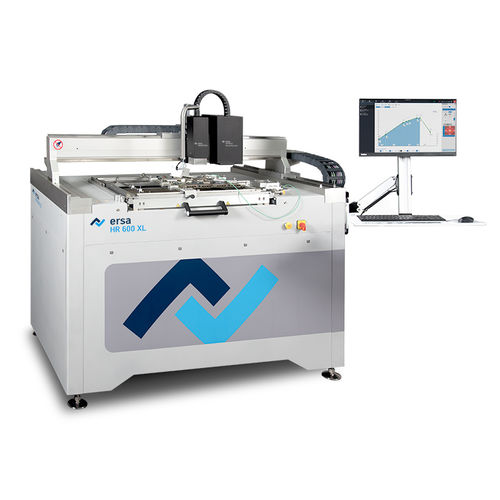

Estação de reparação automática HR 600XL
para SMD

Estação de reparação automática - HR 600XL - Ersa GmbH - para SMD
Estação de reparação automática - HR 600XL - Ersa GmbH - para SMD
Estação de reparação automática - HR 600XL - Ersa GmbH - para SMD - imagem - 2
Estação de reparação automática - HR 600XL - Ersa GmbH - para SMD - imagem - 3
Estação de reparação automática - HR 600XL - Ersa GmbH - para SMD - imagem - 4
Estação de reparação automática - HR 600XL - Ersa GmbH - para SMD - imagem - 5
Estação de reparação automática - HR 600XL - Ersa GmbH - para SMD - imagem - 6
Guardar nos favoritos
Comparar


Características

Modo de funcionamento
automática
Uso previsto
para SMD

Descrição

O Ersa Rework System HR 600 XL foi desenvolvido para grandes formatos de PCB - componentes até 60 x 60 mm podem ser processados com a mesma facilidade e precisão. Com a cabeça de aquecimento XL, disponível como opção, podem ser processados componentes até 120 x 120 mm de comprimento de aresta. o "Auto Scavenger" remove automaticamente a solda residual sem qualquer contacto Após a dessoldagem de um componente, qualquer resto de solda tem normalmente de ser removido. Com o módulo "Auto Scavenger", existe agora uma unidade funcional totalmente integrada para este efeito - imediatamente após a remoção do componente, o bocal de sucção do Auto Scavenger é baixado sobre a placa de circuito e a solda residual é automaticamente removida sem qualquer contacto. Auto Scavenger - sem tempo de preparação! Como o Auto Scavenger é um módulo autónomo, não há tempo de configuração para o utilizador. A colagem de imagens ao lado mostra o processo (da esquerda para a direita) desde o início com o levantamento de um BGA, passando pelo progresso da extração da solda, até à remoção completa da solda residual. Cabeça de aquecimento híbrida de 800 W altamente eficiente (2.000 W opcional) Aquecedor de fundo de matriz IR de grande área com 25 elementos de aquecimento individuais (600 W cada) Observação do processo com até 8 termopares Alinhamento automático e preciso dos componentes com a ajuda da visão artificial Sistema de eixos motorizados de elevada precisão para a colocação de componentes (+/- 0,025 mm) Resultados de reparação reprodutíveis e independentes do utilizador Controlo do processo e documentação através do software de operação HRSoft 2 Adequado para a utilização da Dip&Print Station Dimensões (L x P x A) em mm: 2250 x 1700 x 1650 incl. suporte do monitor Área de implantação: 1691 x 1180 mm Design anti-estático (sim/não): sim

---
