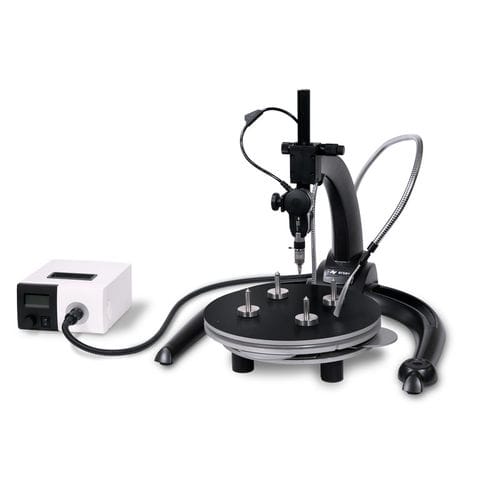

Sistema de inspeção com câmera ERSASCOPE M

ópticode alta resoluçãocontrolado por computador

Sistemas de inspeção para inspeção rápida de juntas de soldadura ocultas Versátil. Concebidos para inspeção ótica e aquisição de imagens digitais - incluindo a medição de juntas de soldadura em BGAs e outros componentes SMT. O campo de aplicação inclui a inspeção visual de componentes em PCBs em SMT ou THT em geral, mas também a inspeção visual de áreas LP ou impressões de pasta de solda. Tripé ERSASCOPE Dimensões (LxPxA) em mm: 500 x 520 x 400 Peso em kg: 5 Design: alumínio fundido sob pressão, eixo Z com ajuste rápido/fino no suporte para ótica de inspeção ERSASCOPE Versão anti-estática (y/n): sim Ligações: Guia de luz de fibra ótica com conetor LEMO para a ótica ERSASCOPE e conetor de 15 mm para a fonte de luz, guia de luz gooseneck adicional de 1.000 mm para pincel de luz, cabo de ligação de câmara USB 2.0 integrado (USB-A/Mini-USB) Unidade básica Ersa MOBILE SCOPE Dimensões (CxLxA) em mm: 114 x 36 x 51 (sem cabo de alimentação) Peso em g: 210 Princípio: sistema ótico integrado com câmara incorporada e fonte de luz LED Conceção: plástico, lente incorporada com campo de visão de 3 mm, controlador de luz integrado (geração de luz na ótica) Controlo da luz: potenciómetro (0-100%) Caraterísticas da retroiluminação: iluminação LED de luz fria (opção), portátil em separado, com pincel de luz e regulação da intensidade da luz Ajuste da focagem: anel de focagem integrado na ótica Ligações: USB 2.0 (USB-A, comprimento 2,5 m), flange de ligação para ótica MOBILE SCOPE Ótica intermutável Módulo BGA de 90° Design: ótica de zoom integrada, iluminação estéreo através de fonte de luz LED incorporada com fibra ótica de plástico, ótica de deflexão prismática de 90°
