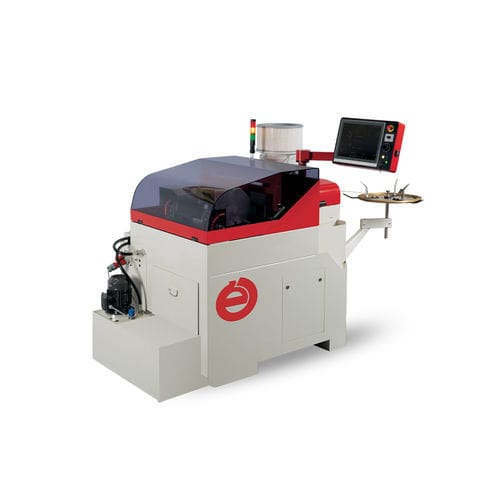

Torno tipo suíço CNC D5 ULTRA

de 3 fusosde dois fusospara peças pequenas

A escomatic D5 ULTRA é um novo desenvolvimento baseado na escomatic D2. Para além das operações de torneamento e com base no mesmo princípio bem conhecido pelos utilizadores da NM 64X, é possível maquinar a frente e o verso da peça. Na parte da frente é possível efetuar perfurações, roscas e roscagens com três fusos posicionados axialmente. Após o corte da peça, o lado posterior pode ser maquinado simultaneamente com os fusos do lado anterior e/ou a operação de torneamento através de dois fusos posicionados axialmente e um lateralmente. Com uma velocidade de rotação da cabeça da ferramenta de 12.000 rpm e 18.000 rpm para os fusos de trabalho dianteiro e traseiro, esta nova máquina oferece o desempenho de torneamento de uma D2 com operações de maquinação secundária de elevado desempenho. A base da máquina é nova e foi adaptada às necessidades de espaço do novo conceito. A unidade de endireitamento, a unidade de alimentação de material e a cabeça da ferramenta rotativa são absolutamente idênticas às da D2. A contra-pinça e o sistema para a maquinação frontal com os três fusos posicionados axialmente estão montados cada um na sua própria mesa com dois eixos CNC cada. Para a maquinação posterior estão disponíveis dois fusos montados axialmente e um lateralmente. É possível a maquinação simultânea do lado posterior durante o processo de torneamento e/ou a maquinação frontal. As ferramentas são as mesmas que para a D2 e exceto o casquilho guia e a contra pinça compatível com as antigas máquinas escomatic D2. A escomatic D5 ULTRA está equipada com um sistema de controlo CNC FANUC 0i, a programação é feita em códigos ISO. Perfil de aplicação Número máximo de operações numa só máquina Peças torneadas simples com maquinação frontal e traseira
