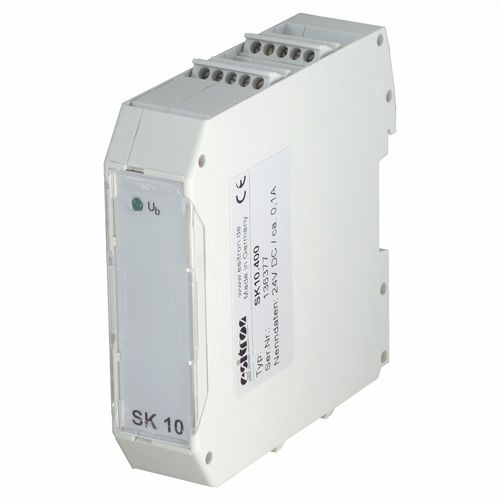

Condicionador de sinal opto-isolado SK 10

para trilho DIN

A série SK10 da Esitron faz parte da linha de produtos de conversores de sinais da empresa. Os modelos da série são normalmente utilizados para aplicações que envolvem a conversão do sinal do codificador e o condicionamento do nível. Estes dispositivos também são utilizados para separação galvânica dos sinais de entrada e saída. Eles apresentam capacidades de montagem em trilhos TS 35 padrão A conversão do sinal do transdutor de rotação fornece sinais nas transmissões de relógio e direcionais, e nas transmissões de pré e relé do relógio. A transformação do nível do sinal do transdutor de rotação é capaz de mudar 5 V (TTL) para 12-30 V, e 12-30 V para 5 V (TTL). Conversão e condicionamento de nível dos sinais do codificador - Conversão dos sinais do transdutor de rotação alternativamente: - A, B - sinais no relógio e sinal de direção - A, B - sinais em pré e pós-relógio - Transformação de nível dos sinais do transdutor de rotação - de 5 V (TTL) a 12 - 30 V - de 12 - 30 V a 5 V (TTL) - Separação galvânica dos sinais de entrada e saída - montagem em trilho TS 35 padronizado - Opção: Alimentação do codificador 5 V, 80 mA
