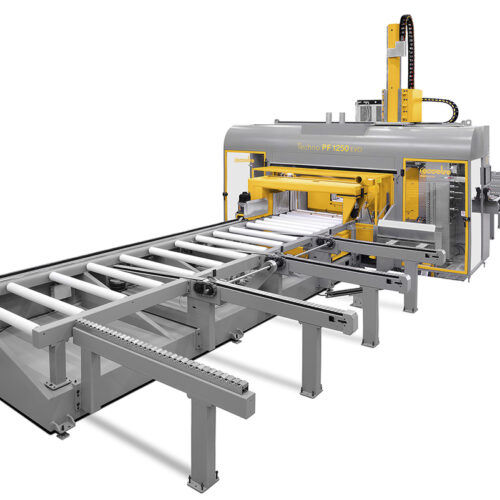

Centro de usinagem CNC de 5 eixos TECHNO PF 1250 EVO

verticalpara madeiraHSK F63

ÁREA DE TRABALHO A área de trabalho dentro da cabine é constituída por 2 unidades operacionais opostas independentes, uma superior e uma inferior, complété com cabeças de fresagem de 5 eixos em interpolação contínua e electrospindles de 12 kW a 7000 rpm. O porta-ferramentas é o HSK63F. SISTEMA DE MANIPULAÇÃO DE ALIMENTAÇÃO As peças são pré-carregadas por uma pinça automática NC; uma segunda pinça CNC verificará a secção correcta e assegurará a posição précisada da peça a ser processada. O sistema inclui também uma segunda pinça, novamente gerida pela CN, que verifica a secção correcta da peça a ser maquinada. ÁREA DE CARREGAMENTO Grande área de pré-carregamento, concebida para carregar uma ou mais peças com uma largura máxima de 1300 mm, que será depois gerida pelos grampos de alimentação. SISTEMA DE MANIPULAÇÃO DE ALIMENTAÇÃO Consiste numa pinça automática gerida pela NC, que permite que a peça seja deslocada da cabine para a zona de saída para sucessivas evacuações e armazenamento na zona de descarga. Uma segunda braçadeira é também instalada na zona de descarga para manusear a peça durante o processamento. CONSOLE Uma consola de controlo complété com NC é instalada na estrutura da máquina utilizando um sistema de dobradiças, permitindo que esta seja orientada em múltiplas posições. Está disponível um painel de controlo remoto complété com controlos manuais do movimento do eixo, START, STOP e RESET do programa. E-LI\/E SOFTWARE A máquina é controlada pelo novo software Essetre E- Live, com visualização tridimensional da peça de trabalho e processamento relativo. A sua versatilidade permite a interface com os programas Cad Cam mais conhecidos, específicos para estruturas de madeira. O software está também equipado com um sistema de simulação e anti-colisão. Uma impressora automática que faz a interface com o NC
