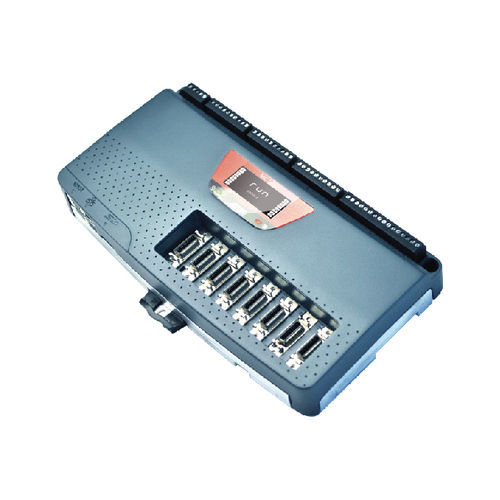

Controlador de movimento de 5 eixos TRIO MC508

analógicoCANopenEthernet

O MC508 é um controlador de movimento de alta especificação, que adopta o processador arm cortex a9800mhz, tem 8 saídas de tensão e 8 interfaces de veio flexíveis, e pode ser configurado até 16 veios de saída de direção puise ou 8 veios servo de circuito fechado. INTRODUÇÃO DO PRODUTO: O MC508 tem duas configurações de eixo diferentes. Ambos os modos de configuração suportam 32 eixos de software. Qualquer eixo não atribuído ao hardware incorporado pode ser utilizado como eixo virtual. Cada eixo pode realizar vários movimentos através de programação, tais como interpolação linear, em arco, em espiral e em arco espacial, came eletrónico, movimento mestre-escravo e movimento de engrenagem eletrónico. O mc508 tem 128MB de memória, dos quais 32MB são utilizados para programas de utilizador e memória de espaço de tabela de utilizador. O conetor MDR flexível suporta uma ligação de cabo único entre o controlador MC508 e o controlador. A interface do eixo pode ser configurada como dispositivo de feedback ou saída puise através de software. Quando é uma saída de impulso, a interface de veio pode ser utilizada para controlar o passo ou o servo-acionamento, ou a saída do codificador analógico. Quando configurado como dispositivo de realimentação, o interface de veio suporta a entrada de encoder incremental ou um dos quatro encoders de valor absoluto normalmente utilizados SSI, tamakawa, BISS e EnDat. Qualquer veio de realimentação com uma saída de tensão pode ser utilizado para formar um servo de circuito fechado. A porta Ethernet integrada pode ser ligada a um PC para programação e descarregamento de programas ou a uma HMI geral e a um PLC. Com base no poderoso software de desenvolvimento de aplicações motion perfect V4, o programa do utilizador pode ser escrito em linguagem tri-básica com caraterísticas multi-tarefa, tornando o movimento complexo simples. Ao mesmo tempo, a linguagem padrão industrial iec611-3 que suporta
