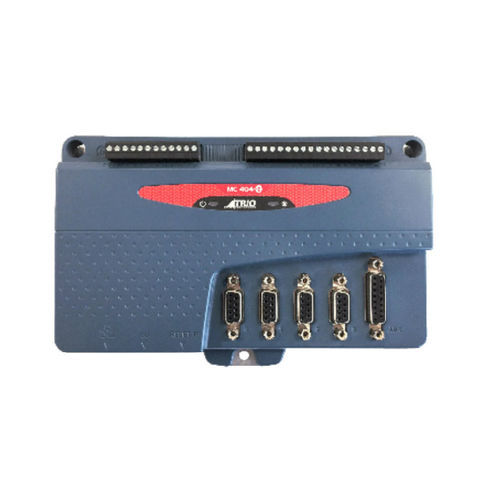

Controlador de movimento de 4 eixos MC404Z
de passoEthernetdigital

controlador de movimento de 4 eixos
controlador de movimento de 4 eixos
Guardar nos favoritos
Comparar


Características

Número de eixos
de 4 eixos
Motor
de passo
Sinal
Ethernet, digital, Modbus TCP, SSI, encoder
Outras características
compacto, de alto desempenho, EnDat, robusto, FPGA
Uso previsto
industrial

Descrição

O MC404Z suporta 4 Steppers ou 3 Steppers + entrada de codificador + 16DIN, 8xDO, saídas ligadas por hardware para acionamento da câmara, etc. O MC404-Z é um coordenador de movimento de baixo custo para montagem em painel, destinado a aplicações de passo de grande volume. Com apenas uma versão que tem todas as caraterísticas de série, não é necessário configurar os eixos com códigos de caraterísticas antes de os utilizar. Baseia-se na tecnologia de dupla precisão ARM Cortex-M7 de elevado desempenho da Trio e proporciona 4 eixos de controlo de saída de impulsos+direcções ou de quadratura para accionamentos de passo ou servo-accionamentos de entrada de impulsos. A Trio utiliza técnicas avançadas de FPGA para reduzir o tamanho e encaixar a saída de impulsos e os circuitos servo numa estrutura compacta montada num painel. O MC404-Z está alojado numa caixa de plástico robusta com chassis de ligação à terra integrado e incorpora todos os circuitos de isolamento necessários para ligação direta a equipamento externo num ambiente industrial. CARACTERÍSTICAS FUNCIONAIS 1、Controlo avançado de 4 eixos de impulso + direção 2、Interpolação linear, circular, helicoidal e esférica 3 、 Formas CAM flexíveis, movimento vinculado 4 、 Suporta codificador absoluto Biss, EnDAT e SSI 5、Saídas ligadas ao hardware para controlo de câmara / laser 6 、 Interface Ethernet-IP / Modbus TCP / Ethernet incorporada 7、125 - 4000µsec Selecionável Servo Update 8、Cálculos precisos de movimento de 64 bits no processador ARM Cortex-M7 9 、 Tecnologias de núcleo Motion-iX para programação, incluindo: Programação IEC 61131-3, transformações robóticas, tratamento de ficheiros de texto 10、Ranhura para cartão de memória Micro SD 11、Saídas digitais NPN 12、Expansão de E/SCANopen 13、RoHS, CE aprovado

---
