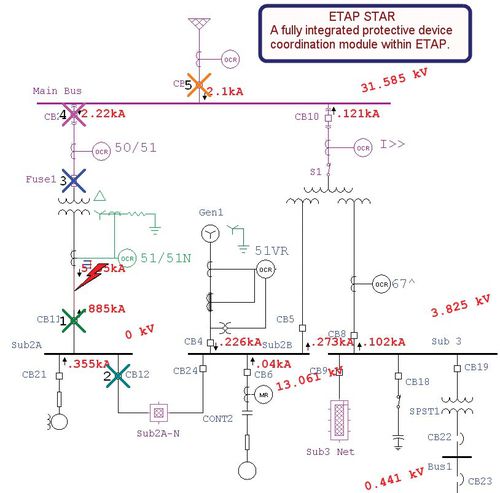

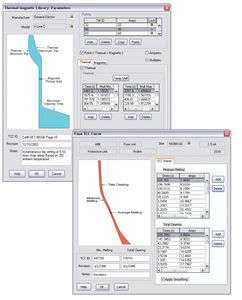

A Sequência de Operação em Estrela avalia, verifica e confirma a operação e a seletividade dos dispositivos de proteção para vários tipos de falhas para qualquer local diretamente do diagrama de uma linha e através das visualizações normalizadas da Curva característica de corrente de tempo. A Sequência de Operação fornece uma solução para todo o sistema para um tempo de operação e estado de dispositivos de proteção precisos e realistas, tais como relés, fusíveis, disjuntores, dispositivos de disparo, contatores, etc. O tempo de operação é calculado para cada dispositivo de proteção com base em suas configurações, característica de corrente de tempo e intertravamentos para uma localização e tipo de falha especificados Seqüência de características-chave da operação Local de inserção de falhas definido pelo usuário Visualizar graficamente a sequência de operação do dispositivo Falha de dispositivo e operação de backup Acções detalhadas dos relés (27, 49, 50, 51, 51, 51V, 59, 67, 79, 87) Sequência do visor de eventos Totalização atual Curvas características de corrente temporal normalizadas (deslocadas) Falhas de fase e terra (simétricas e assimétricas) Dispositivo de proteção intermitente através do diagrama de uma linha Coloque graficamente uma falha em qualquer lugar no diagrama de uma linha Calcular e exibir automaticamente as contribuições de corrente de falha no diagrama de uma linha Avalie o tempo de operação e o estado dos dispositivos com base na contribuição real da corrente de falha que flui através de cada dispositivo individual Animação gráfica da operação do dispositivo de proteção Visualizar globalmente as ações de pós-falha e o tempo de operação associado através de um visualizador de eventos tabelado Examinar o funcionamento dos dispositivos de proteção através do diagrama de uma linha
