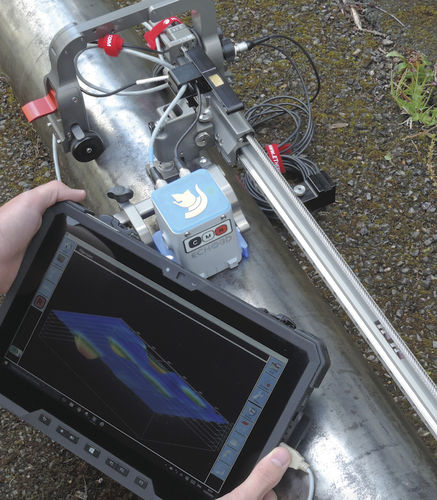

Sistema de inspeção eletromagnético ECHO-3D

automáticode defeitos de superfície

ETher NDE tem o prazer de apresentar ECHO-3D, a mais nova tecnologia para a detecção de defeitos de quebra de superfície e medições de profundidade de fissuras da Athena Industrial. Echo-3D é ideal para aplicações de inspeção em indústrias petroquímicas, petróleo e gás, geração de energia, aeroespacial, infra-estrutura e manufatura. Echo-3D pode ser usado para detectar defeitos de superfície e sub-superfície em aço carbono, aço inoxidável, ligas de níquel e alumínio e é capaz de identificar fissuras e dar informações de detecção de fissuras em aço carbono com revestimento explosivo. O software Echo-3D fornece detecção de trincas, informações de profundidade de trincas, mapeamento e análise 3D. PRINCÍPIOS DE FUNCIONAMENTO DA ECHO-3D ECHO-3D é uma tecnologia baseada no Campo Eletro-Magnético (CEM) que usa a Imagem de Campo Eletro-Magnético (EMFI) para exibir defeitos de quebra de superfície em uma imagem 3D. Um elemento de foco que cria um grande campo hemi elíptico toroidal abaixo do Sensor, criando campos eletromagnéticos. A forma do CEM é medida nos planos X, Y e Z por bobinas de antena especialmente moldadas. A permeabilidade do material, condutividade, forma e distância da superfície ao sensor afetam a forma dos campos eletromagnéticos. ECHO-3D tem a capacidade de cancelar estes efeitos usando um comando nulo antes da varredura.
