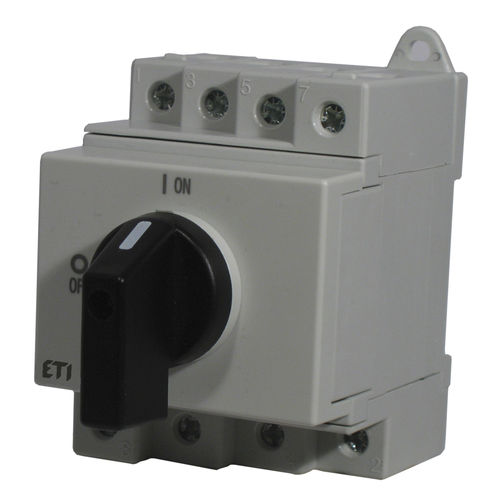

Chave seccionadora rotativa 004660067

para aplicações fotovoltaicas

Introdução Os sistemas fotovoltaicos são compostos por painéis fotovoltaicos, cabos, fusíveis, interruptores, descarregadores de sobretensão e inversor de potência. Os painéis fotovoltaicos utilizam a energia da luz solar para os conversores fótons para corrente contínua. A eletricidade gerada pelos painéis solares é então alimentada por um inversor de energia que converte corrente DC para corrente AC. O fusível gPV tem sido desenvolvido para proteger o cabo e o painel contra sobrecorrente "reversa". A série ETITEC B, C-PV de dispositivos de proteção contra sobretensão tem foi desenvolvido para proteger contra raios diretos e indiretos e destina-se a proteger os sistemas fotovoltaicos. A topologia do circuito consiste em dois estágios de varistores cada um protegido por um dispositivo de desconexão térmica. Proteção contra sobrecorrente Proteção do módulo PV contra corrente "DC REVERSE" no lado DC Matriz com três ou mais cordas de painéis: Sistemas fotovoltaicos com três ou mais strings ligados em paralelo precisam de ter cada string protegida por fusíveis. Os sistemas que têm menos de três strings não geram corrente de falha suficiente para danificar os condutores/painéis solares. Normalmente há dois fusíveis gPV conectados em cada string (+ e - pólo), que protegem os condutores/painéis solares contra danos e eliminar quaisquer perigos de segurança. Os fusíveis isolam o fio defeituoso. O resto do sistema FV pode continuar para gerar electricidade. Proteção do módulo fotovoltaico contra corrente "AC REVERSE" causada por inversor defeituoso Se um inversor se tornar defeituoso (sem transformador...), o inversor AC inverte a corrente pode entrar em strings DC e destruir módulos FV.
