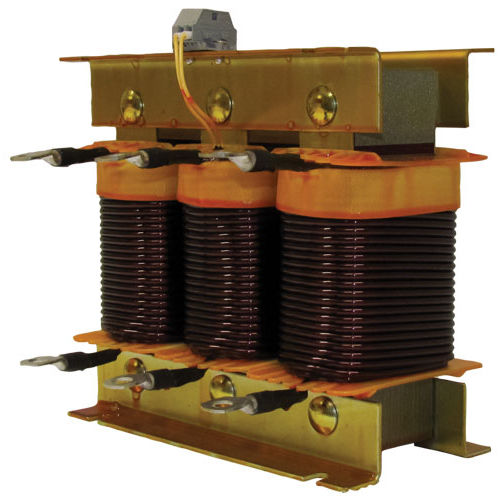

Reatância com filtro de harmônicas trifásica 004656800

Características construtivas - os filtros trifásicos do harmônico são feitos do ponto baixo placas magnéticas das perdas, classe permanente F do regime (1550 C) condutor de cobre e relé de proteção térmica. À vista dos filtros crescentes ventilação, os enrolamentos são separados entre eles, melhorando a dissipação térmica. O fator disponível p é 7% e 14% com frequência da ressonância 189 hertz e 134 Hertz para redes de 50 hertz. Com este valores padrão em redes trifásicas e nas cargas equilibradas, o 5o harmônico (250 hertz) e uns fenômenos ressonantes mais altos são eliminados evitando a ressonância entre a impedância indutiva e capacitores trifásicos para a correção de fator de poder e o impedimento de capacitores da rede e bancos do capacitor para sobrecargas, causados por harmônicos.
