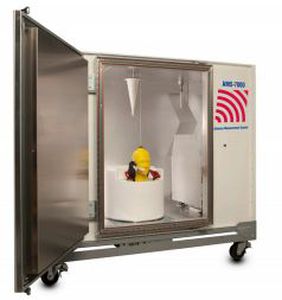

Câmara de ensaio para medições de antena AMS-7000

CEMde grande capacidade

O sistema de teste de reverberação OTA sem fios AMS-7000 da ETS-Lindgren foi concebido para efetuar medições precisas e repetíveis de SISO TRP, TIS, taxa de transferência e taxa de transferência MIMO. O sistema baseia-se na linha de longa data de câmaras de reverberação SMART da empresa e na antena EMQuest comprovada as soluções de teste 5G FR1 Over-The-Air (OTA) já estão disponíveis! A ETS-Lindgren oferece um pacote chave-na-mão que permitirá o suporte de testes 5GNR SISO não autónomos [NSA] e/ou autónomos [SA] na banda FR1. Características principais Medições SISO TRP, TIS e de rendimento Medições de taxa de transferência MIMO Medições de eficiência de antena Correlação direta com os resultados do laboratório CATL Tempos de teste mais rápidos Funciona com o software EMQuest Configuração de carrinho móvel independente Câmara O AMS-7000 usa dois sintonizadores de dobra Z, uma mesa giratória DUT e uma torre de antena de medição para melhorar a isotropicidade e a homogeneidade. Essas características permitem que o sistema faça medições em diferentes velocidades e níveis de precisão. SISO TRP, TIS e taxa de transferência As medições TRP efectuadas numa câmara de reverberação baseiam-se numa amostragem contínua da densidade de potência média num ambiente sobremodificado enquanto o DUT está a transmitir na sua potência máxima. A precisão com que a potência média pode ser medida está diretamente relacionada com o número de amostras independentes que estão disponíveis para serem recolhidas. A medição TIS é o inverso da TRP; a densidade de potência na câmara é controlada para o percurso de ligação descendente pelo equipamento de teste de comunicações. O DUT responde a amostras deste ambiente à medida que se desloca para uma série de locais diferentes no ambiente modal variável. O valor TIS é então derivado do limiar de validade dos dados comunicados após as correcções da câmara.
