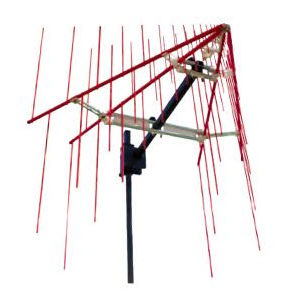

Antena rádio 3150B

dipolobicônicapara aplicações militares

O modelo 3150B LPDA de empilhamento duplo da ETS-Lindgren é uma antena de matriz de dipolo periódico logarítmico de empilhamento duplo (LPDA), sendo cada uma das duas LPDAs constituída por 100 antenas. Quando montadas em paralelo, o resultado é um conjunto de impedância de entrada de 50. Este conjunto proporciona um ganho acrescido quando comparado com um único LPDA. O baixo VSWR proporciona uma excelente correspondência com o amplificador, resultando num campo elevado gerado em relação à potência de entrada. Esta antena é adequada para situações em que é necessário gerar campos elevados, tais como aplicações militares e EMC em automóveis. Características principais VSWR médio de 2:1 em toda a gama Potência máxima de entrada até 5 kW Adequada para testes de imunidade Gama de frequências A 3150B cobre a gama de frequências de 80 MHz a 1 GHz. Esta antena pode gerar 200 V/m com menos de 1 kW de potência de entrada a 1 m de distância para a gama de 100 MHz a 1 GHz. Quando combinada com as antenas bicónicas de alta potência 3159 ou 3158 da ETS-Lindgrens, a 3150B torna-se parte integrante da solução de imunidade de alto nível de severidade da ETS-Lindgrens. VSWR baixo O VSWR médio do Modelo 3150B é de 2: 1 em toda a gama de frequências. Esta antena vem equipada com um conetor coaxial 7/16 DIN, que pode suportar 3 kW a 1 GHz e até 5 kW de potência de entrada a 80 MHz. Aplicações O Modelo 3150B gera campos elevados, conforme exigido em aplicações EMC para automóveis, de acordo com normas como a ISO 11541-2 ou o teste de suscetibilidade MIL-STD. Para além disso, esta antena pode ser utilizada como antena de receção. Especificações físicas Largura 209,0 cm (82,3 pol.) Profundidade 150,4 cm (59,2 pol.) Altura 203,2 cm (80,0 pol.) Peso 10,6 kg (23,4 lb)
