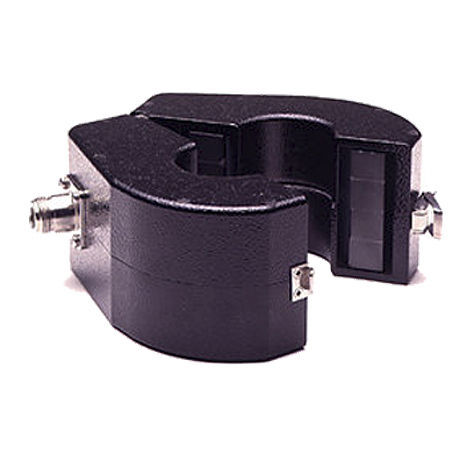

Sonda de teste 91550-1

de tensãode correntede frequência

Os modelos 91550-1 e 91550-1L de sondas de corrente da ETS-Lindgren são sondas de deteção de gama de frequência extremamente ampla, abrangendo 20 Hz a 100 MHz. Ambas as séries de sondas de corrente têm uma calibração disponível até 20 Hz, o que as torna o equipamento de teste ideal para métodos de teste como MIL-STD-462 CEO1 e RSO1. Em particular, os limites CEO1 mais recentes, que dependem dos requisitos de corrente/tensão do equipamento comunitário, são mais rigorosos do que os requisitos CEO1 de limite fixo mais antigos. Juntamente com a utilização generalizada de analisadores de espetro de micro-ondas (como o HP8566) com sensibilidade degradada abaixo de 100 Hz, a sensibilidade a baixas frequências de áudio é muito importante. A utilização das sondas de corrente 91197-1 com o HP8566B permite medições de corrente abaixo de 80 dBA a 20 Hz. Isto é mais de 6 dB abaixo do MIL-STD-461 e dos limites de emissão conduzida relacionados, incluindo os limites de modo comum em submarinos. O 91550-1 e o 91550-1L têm uma janela de 3,18 cm (1,25 pol.), o que os torna adequados para medições na maioria dos cabos de alimentação (o cabo AWG 4/0, com capacidade para várias centenas de amperes, tem um diâmetro de 12,7 mm (0,5 pol.), excluindo o isolamento). A corrente de saturação da sonda é compatível com a capacidade de transporte de corrente dos fios colocados na sua janela. Nos casos em que a janela não é suficientemente grande, a nossa sonda 93686-1 tem uma sensibilidade semelhante com uma janela de 6,65 cm (2,62 pol.). Características principais Para testes de normas e aplicações de pré-conformidade Mede a corrente de RF sem ligação direta Especificações físicas Diâmetro externo: 8,26 cm (3,25 pol.) Peso: 0,6 kg (1,32 lb) Largura: 7,29 cm (2,87 pol.) Diâmetro da janela: 3,18 cm (1,25 pol.) Especificações eléctricas Frequência mínima: 10 kHz Frequência máxima: 100 MHz Impedância de carga: 50 +/- j0
