Antena rádio 3121D

dipolosintonizadade medição

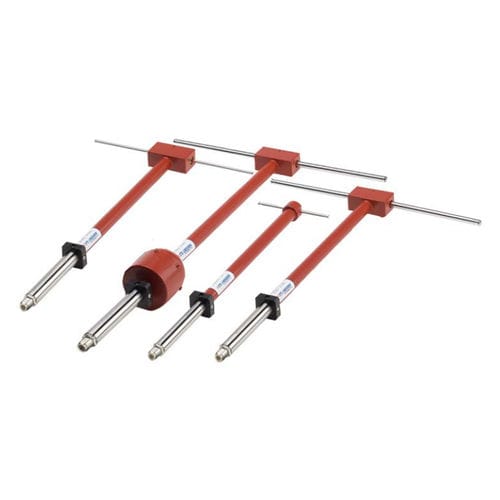

O comportamento da Antena Dipolo Sintonizada Modelo 3121D da ETS-Lindgren aproxima-se do dipolo ressonante de meio comprimento de onda teoricamente perfeito. A ETS-Lindgren efectuou melhoramentos físicos seleccionados na conceção original, assegurando um desempenho ótimo e anos de utilização sem problemas. O 3121D oferece um padrão exato para medições precisas de EMI, incluindo testes de conformidade FCC e EN, atenuação no local, conforme descrito na norma EN55022 e ANSI C63.4, e calibração de antenas, conforme descrito na norma ANSI C63.5. O modelo 3121D cobre uma gama de frequências de 30 MHz a 1 GHz e o seu comportamento aproxima-se do dipolo ressonante de meio comprimento de onda teoricamente perfeito e sem perdas. Cada dipolo 3121D é calibrado individualmente a 10 metros de acordo com a norma ANSI C63.5, utilizando o método preferido de três antenas. Todo o equipamento de medição utilizado é rastreável ao NIST. Estas medições são efectuadas sem a utilização de atenuadores, pelo que os factores de antena são uma verdadeira apresentação do desempenho real. Uma impressão dos dados de calibração de cada antena é incluída no Manual e também é arquivada. A calibração individual e os factores de antena reais são preferíveis aos factores típicos ou teóricos e proporcionam confiança nos dados de teste. Características principais Projeto FCC Baixa VSWR e perda de balun Calibrado individualmente Apropriado para medições de atenuação no local Suportes Stinger e EMCO incluídos Design FCC A ETS-Lindgren incorporou materiais contemporâneos, fabrico de precisão e melhoramentos seleccionados (tais como conectores Tipo N para ligações de balun e cabos) no design de balun compensado e optimizado utilizado por Willmar K. Roberts no laboratório da FCC. O resultado é um produto de qualidade que proporciona anos de utilização.
