Câmara de ensaio anecoica AMS-88 series

para medições de antenade grande capacidade

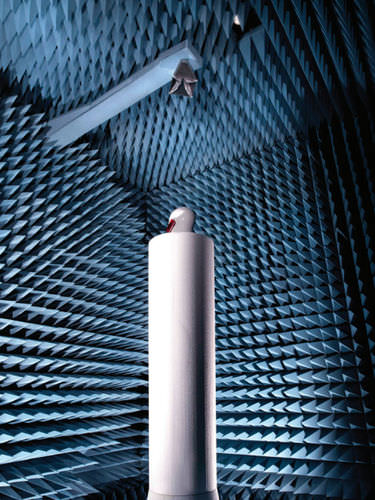

O sistema de medição de antenas da série AMS-8800 da ETS-Lindgren é um sistema de teste de medição de antenas baseado em braço teta. Este sistema é ideal para a medição automatizada do desempenho da antena de dispositivos sem fios e dispositivos com funções sem fios incorporadas. O AMS-8800 inclui um sistema de posicionamento de eixo distribuído que consiste em um rotador de azimute para girar o AUT em torno do eixo phi e um posicionador de braço teta separado para elevar a antena de medição em torno do AUT. O conjunto de varrimento utiliza uma antena tipo corneta quadrangular de polarização dupla montada no braço de varrimento theta. O braço move-se em arco sobre uma coluna de espuma de baixo dielétrico que suporta o AUT. Todo o mecanismo de varrimento está alojado no interior de uma câmara anecóica revestida que proporciona isolamento de RF e um ambiente de espaço quase livre. O software de medição de antenas EMQuest EMQ-100 da ETS-Lindgren fornece automação de testes, pós-processamento e saída de dados tabulares/gráficos. as soluções de teste 5G FR1 Over-The-Air (OTA) já estão disponíveis! A ETS-Lindgren oferece um pacote chave na mão que permitirá o suporte para testes 5GNR SISO não autónomos [NSA] e/ou autónomos [SA] na banda FR1. Características principais Teste eficiente por via aérea (OTA) para dispositivos sem fios Sistema de varrimento esférico com braço Theta Gama de frequências de 400 MHz a 10 GHz Sistemas chave na mão disponíveis para testes SISO Calibração fácil pelo utilizador Suporte de cadeira opcional Antena de medição duplamente polarizada Braço Theta O sistema de varrimento com braço rotativo theta fornece um método de teste rápido, conveniente e preciso para dispositivos sem fios. É uma boa escolha para AUTs maiores e mais pesados, especialmente aqueles que podem ser dependentes da gravidade. Antena de medição
