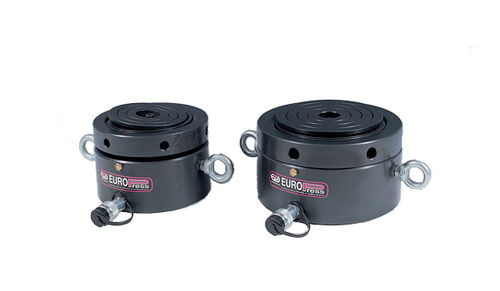

Cilindro hidráulico CGR series

de simples açãointegrado

Os cilindros de anel de fecho de panqueca têm um sistema que evita qualquer possível sobre-curso. A haste nestes cilindros tem uma área colorida que aparece 10mm antes do curso máximo ter sido atingido. Esta versão não está em conformidade com a ANSI B30.1. Estes cilindros são particularmente adequados para aplicações em que a carga tem de ser deixada numa posição elevada durante longos períodos. A porca de segurança roscada, que bloqueia mecanicamente a bobina do cilindro, permite operar em total segurança sob a carga. Todos os cilindros são fornecidos com sela de inclinação e ilhós integrados, a fim de facilitar o seu transporte. ÁREAS OPERACIONAIS Os cilindros CGR são sugeridos na construção e manutenção de pontes, viadutos, edifícios e locais industriais onde o espaço de trabalho é limitado. O tratamento protector de nitretação destes cilindros confere-lhes uma excelente resistência à corrosão, tornando-os adequados para utilização em ambientes adversos. PADRÃO - Sela de inclinação integrada, reduz os efeitos de possíveis cargas descentradas. Os cilindros CGR foram concebidos para utilização em aplicações onde o espaço é limitado e para suportar a carga total, mesmo sem uma placa de distribuição de pressão por baixo. De qualquer modo, recomenda-se que as placas de pressão sejam colocadas tanto sob a base como sobre a sela para distribuir a carga se a resistência de suporte não for compatível com a pressão indicada no gráfico. O não cumprimento deste aviso pode resultar em danos no cilindro e/ou na elevação da carga. Embora a sela de inclinação padrão permita ajustar a carga de trabalho, sugere-se evitar qualquer componente lateral, especialmente se o cilindro tiver mais de 20 mm de curso.
