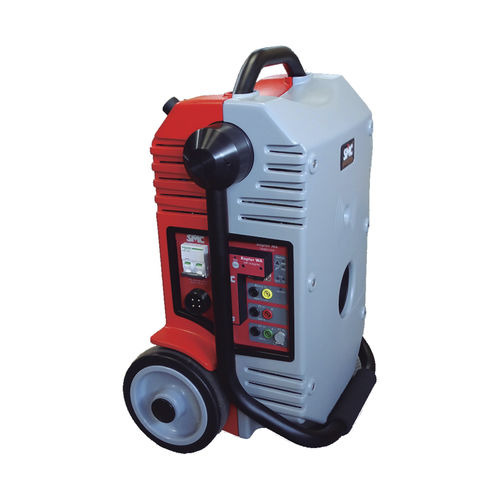

Aparelho de teste de tensão RAPTOR

de correnteantirroubode impedância de terra

O sistema Raptor é composto por uma unidade principal "master" e por várias unidades opcionais que permitem a execução de praticamente todos os trabalhos de comissionamento ou de testes de rotina no equipamento primário das instalações eléctricas de média e alta tensão. A utilização maciça de tecnologia digital e o design inovador transformam o sistema Raptor no conjunto de teste primário mais portátil disponível, a um preço muito atrativo. A configuração mais simples do Raptor reúne um conjunto abrangente de recursos e funções de teste num corpo ultra compacto e extraordinariamente portátil de 35 kg: unidade principal, módulo de controlo Raptor WA com modos de ligação Wi-Fi e Ethernet, entradas de medição de tensão e corrente, fonte de teste de tensão/corrente dupla, entrada binária e um amplificador digital de 3 kVA para uma injeção de corrente máxima de 9500 A com frequência variável. É possível realizar uma grande diversidade de trabalhos de ensaio, incluindo ensaios de disjuntores e religadores, verificação da integridade da rede de terra, análise de saturação de transformadores, medição de cargas e rácios, entre outros. Para aplicações de corrente elevada, o Raptor implementa a técnica de "secundário de passagem", com um orifício centrado que confere a este produto uma personalidade única. Só precisa de passar o condutor de corrente através do Raptor e ligar ambas as extremidades ao dispositivo em teste. Podem ser utilizados vários cabos em paralelo para aumentar a secção transversal efectiva, e a tensão de conformidade pode ser facilmente multiplicada dando várias voltas à unidade. Se for necessária potência adicional, podem ser adicionadas unidades escravas de 5 kVA para um total de 23 kVA e um máximo de 15000 A de injeção. Estas unidades comunicam automaticamente com o Raptor principal através de uma porta IrDA.
