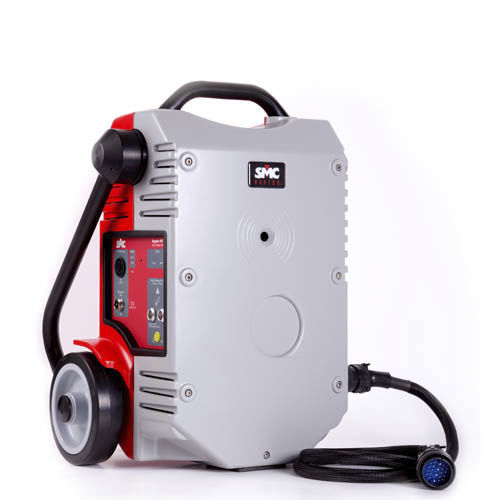

Testador para alta tensão RAPTOR HV

de resistência de isolamentode corrente alternadade sobretensão

O Raptor-HV, também chamado de escravo de alta tensão, é um produto opcional que estende as aplicações do Raptor para testes que requerem o uso de uma tensão CA moderadamente alta. Este produto só pode funcionar em combinação com um Raptor Master e é visualmente semelhante a ele. O Raptor HV se conecta ao equipamento mestre através da porta de expansão, de onde também toma a potência necessária. Você pode pensar no Raptor HV como um periférico de alta tensão plugável que aproveita todas as valiosas características do Raptor Master, incluindo o amplificador de comutação controlado eletronicamente, inteligência baseada em DSP e um robusto sistema de comunicação e sincronização de dispositivos. Naturalmente, o controlo da AT está totalmente integrado na consola principal. O sinal de tensão gerado pelo mestre na porta de expansão é aumentado pela HV até duas faixas selecionáveis pelo usuário, 1kV e 2kV, e a saída é medida em corrente, tensão e ângulo de fase para fornecer controle de injeção adequado e feedback da aplicação. Para cumprir com os requisitos internacionais de segurança, o pacote da Raptor HV inclui uma campainha interna que sinaliza a ativação da saída de alta tensão e dois conectores para uma lâmpada de advertência rotativa opcional e um disjuntor de emergência tipo cogumelo opcional. A campainha interna pode ser silenciada a partir do console do Raptor. APLICAÇÕES CT, VT e PT suportam testes de tensão Medição de corrente de excitação CT e VT. Medição da relação VT e PT. Teste de polaridade no enrolamento secundário do VT. Medição de Tensão Passo & Toque Teste de sensores e conversores de tensão.
