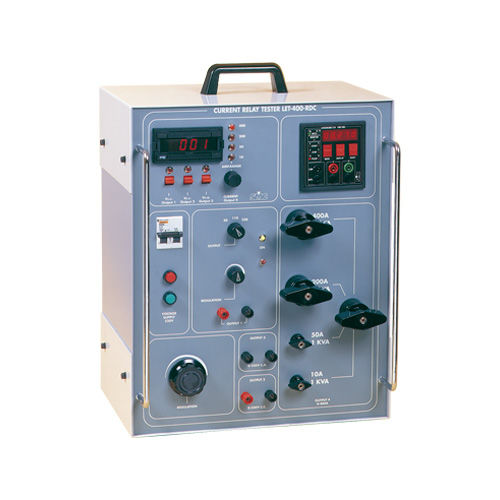

Aparelho de teste de tensão LET-400-RDC

de correntede isolamentomanual

O LET-400-RDC é projetado para realizar a maioria dos testes primários que são necessários no comissionamento de subestações. Permite realizar, com potência suficiente, todas as injeções de corrente primária para testar o correto funcionamento e fiação de todos os elementos que compõem a seção de proteção e medição de uma subestação. Descrição do Produto O sistema de regulação baseia-se num autotransformador (Variac) continuamente variável que alimenta um transformador de potência que fornece as saídas de corrente elevada e isola a alimentação principal da carga. Um amperímetro e um temporizador incorporados fornecem informações sobre o valor actual e o tempo de funcionamento do relé ou disjuntor em teste. CARACTERÍSTICAS Corrente permanente até 400A 1KVA em 4 escalões. Construído em amperímetro digital com precisão de 0,5%. Construído em resolução de temporizador digital de 1 ms. Protecção térmica e protecção contra curto-circuitos. Tensão AC e DC variável até 220V. Fonte de alimentação auxiliar DC variável até 220V. APLICAÇÕES Teste da curva I/T no teste de relés de corrente primária. Testes primários de injecção. Teste de transformadores de medição e proteção. Em geral, testes de injeção primária, incluindo o circuito completo, como cabos de transformadores de corrente, relés de proteção e disjuntores.
