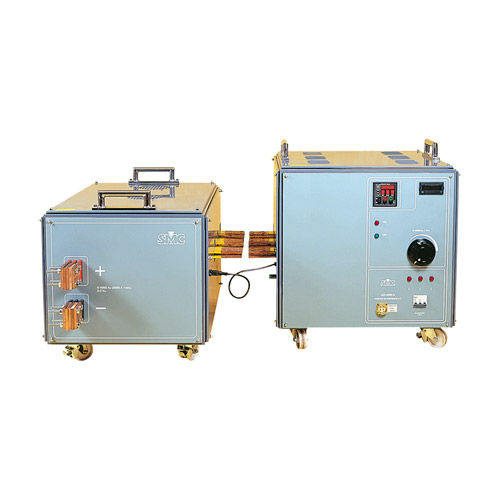

Aparelho de teste para relés LET-4000-R

de correntede calibraçãomanual

Injector de corrente contínua até 5 kA O LET-4000-R é projetado para realizar testes de injeção DC de alta corrente, usado principalmente na indústria ferroviária para testar relés extra rápidos usados nos motores elétricos da locomotiva. Descrição do Produto A unidade é fornecida em 2 módulos: o Módulo de Regulação e Medição e um conversor AC/DC. O Módulo de Regulação e Medição realiza a regulação da corrente contínua e é constituído por um auto transformador variável (Variac) que regula uma corrente trifásica DC, com uma potência de 8KVA e um transformador trifásico de 8KVA com uma potência nominal de 2V nos enrolamentos secundários. Um amperímetro incorporado e um temporizador fornecem a informação da corrente injectada e o tempo de funcionamento do relé em teste. CARACTERÍSTICAS Saída de corrente CC para 5000A, 8000W. Construído em amperímetro digital, precisão de 0,5%. Construído em resolução de temporizador digital de 1 ms. Protecção térmica e protecção contra curto-circuitos. O Módulo Conversor AC/DC retifica a Corrente Alternada para trabalhar com a unidade acima mencionada. O sinal é rectificado numa onda senoidal completa. A saída é feita em 2 torneiras devidamente dimensionadas. Esta unidade também contém os shunts de medição, que dão o valor de medição ao amperímetro localizado no outro módulo. APLICAÇÕES Para testar relés extra rápidos em corrente contínua, utilizados principalmente na indústria ferroviária. Em geral, o uso de quaisquer aplicações de corrente contínua alta.
