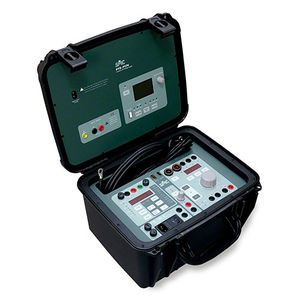

Aparelho de teste de corrente PTE-50-CE

de tensãomanualpara relés

Teste de Relé Monofásico Configurado para 50A ou 150V AC O pequeno e leve PTE-50-CE é o instrumento ideal para testar relés de proteção contra sobrecorrente e sobre/subtensão, entre muitas outras aplicações. Descrição do produto O amplificador reversível de 100-VA pode injetar até 50A ou 150V com excelente estabilidade, livre de distorções e completamente isolado da fonte de alimentação. A forma de onda é sintetizada eletronicamente e pode gerar harmônicos de 1ª a 7ª da freqüência da fonte. Várias faixas de saída estão disponíveis para manter a potência de 100VA durante toda a escala de configurações. O sistema possui proteções automáticas contra sobrecarga e superaquecimento. Este equipamento é extremamente fácil de usar. Basta definir os valores de teste (corrente, tensão, ângulo de fase, frequência) e ativar a saída. Quando o funcionamento do relé é detectado, o cronómetro apresenta o tempo de funcionamento com uma resolução de 1 ms. Uma função de 'passo' também está disponível para testar o relé através de dois valores diferentes de corrente, tensão ou ângulo de fase. Embora o PTE-50-CE tenha sido projetado para testes rápidos e eficientes em campo, ele também pode ser controlado a partir de um computador externo executando software de teste disponível opcionalmente, projetado para testes de rotina e geração automática de relatórios. APLICAÇÕES Relés de sobrecorrente Relés de sobre/subtensão Relés de fator de potência Protecções do solo Relés de religamento
