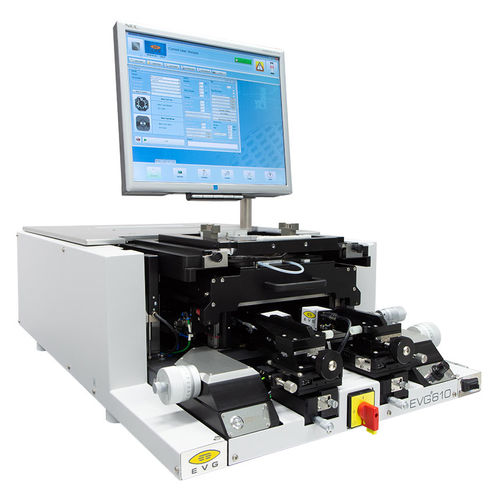

Sistema de alinhamento para wafers EVG®610 BA

para colagempara pesquisa e desenvolvimentoMEMS

O sistema de alinhamento de ligação EVG610 é projetado para alinhamento wafer-a-wafer de até 150 mm de tamanho de wafer. EV Group´s sistemas de alinhamento de ligas oferecem um estágio de alinhamento manual de alta precisão com microscópio do lado inferior. A precisão do sistema de alinhamento de ligas EVG´s acomoda os processos de alinhamento mais exigentes na produção de MEMS e em campos emergentes como aplicações de integração 3D. Funcionalidades Mais adequado para sistemas de colagem EVG®501 e EVG®510 Tamanhos de wafer e substrato até 150 / 200 mm Etapa de alinhamento manual de alta precisão Microscópio bottom-side operado manualmente Interface de usuário baseada em Windows Conceito multi-utilizador perfeito (número ilimitado de contas de utilizador, vários direitos de acesso, diferentes idiomas de interface de utilizador) Projeto de sistema de desktop com dimensões mínimas Suporta o processo de alinhamento IR Custo total de propriedade (TCO) ótimo para P&D e produção em linha piloto Dados Técnicos Configuração geral do sistema Desktop Sistema de rack: opcional Isolamento das vibrações: passivo Métodos de alinhamento Alinhamento inverso: ± 2 µm 3 σ Alinhamento transparente: ± 1 µm 3 σ Alinhamento IR: opção Etapa de alinhamento Micrômetros de precisão: manual Opcional: micrômetros motorizados Compensação de cunha: automatizada
