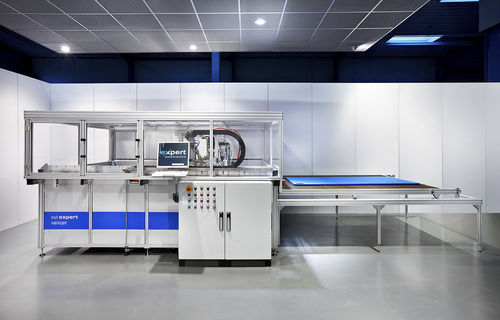

Máquina de corte com jato de água pura cut expert variojet
para plásticospara tecidospara couro

máquina de corte com jato de água pura
máquina de corte com jato de água pura
máquina de corte com jato de água pura
Guardar nos favoritos
Comparar


Características

Tecnologia
com jato de água pura
Material trabalhado
para plásticos, para tecidos, para couro, para feltro, para materiais compósitos, para fibra de vidro
Formato das peças de trabalho
para embalagens, para painéis de espuma plástica, para painéis acústicos, para capota, para blocos de espumas flexíveis de PU, para carpetes, de fita adesiva, para tecidos multicamadas, sacos de plástico, para têxtil em tiras, para junta de impermeabilização, para correia, para kits de construção naval
Tipo de controle
CNC
Aplicações
para a indústria alimentícia, para aplicações industriais, para a indústria automotiva, para aeronáutica, para aplicações médicas, para a indústria de transformação, para a construção naval, para a indústria do calçado, para a indústria do plástico, para tapeçaria, para ortopedia
Características de construção
compacta, tipo ponte, de 1 cabeça, com múltiplas cabeças, de 3 eixos
Outras características
modular, de alta precisão, de alta velocidade, de precisão, CE, de alto desempenho, programável, combinada, para pequenos diâmetros, para serviços pesados, de têxtil técnico, 45°, para juntas de serralharia, completamente fechada, de alta produtividade
Curso X

MÁX: 2.400 mm
(94,49 in)

MÍN: 1.000 mm
(39,37 in)

2,4 mm

Curso Y

MÍN: 1.000 mm
(39,37 in)

MÁX: 1.600 mm
(62,99 in)

1.600 mm
(62,99 in)

Curso Z

MÁX: 250 mm
(10 in)

MÍN: 50 mm
(2 in)

250 mm
(10 in)

Altura máxima de corte

MÍN: 50 mm
(2 in)

MÁX: 250 mm
(9,8 in)

250 mm
(9,8 in)

Velocidade de corte

70.000 mm/min
(45,932 in/s)

Repetibilidade

0,2 mm
(0,0079 in)

Aceleração

MÍN: 1 m/s²
(3 ft/s²)

MÁX: 5 m/s²
(16 ft/s²)

Pressão de operação

MÍN: 3.800 bar
(55.114,34 psi)

MÁX: 4.000 bar
(58.015,1 psi)

4.000 bar
(58.015,1 psi)

Descrição

Sistema de corte CAM multi-funcional utilizando tecnologia de jacto de água puro para o corte 2D - Campo de aplicação: corte de espumas, plásticos, têxteis técnicos e outros flat, flexible, materiais não metálicos - Área de corte em vários tamanhos: S, M, L e XL com tamanhos personalizados possíveis, se necessário - 1 mesa de corte móvel, opcionalmente extensível por 1 mesa de corte adicional - 1 ponte de corte e 1 cabeça de corte, extensível a várias cabeças de corte operadas simultaneamente - Cortes de uma ou várias camadas Forças, valor acrescentado - Adequado para produtos laminados e para flat folhas de material - Tempos curtos de corte graças a uma alta velocidade de corte de até 70 m/min - Alta precisão de corte - Tecnologia de jacto de água amiga do ambiente - Consumo de água extremamente baixo de aproximadamente 0,2 l/min - Sem geometria influence para furos, contornos, etc. - Não é necessário vácuo - Insonorização graças ao recinto completo da zona de corte Detalhes técnicos Cortador: - Servoacionamentos altamente dinâmicos para uma velocidade de corte de até 70 m/min - Aceleração até 5 m/s² - Repetibilidade +/- 0,2 mm - Ferramenta de corte: bico de jato de água com diâmetro de 0,08 até 0,25 mm - 1 ponte de corte com 1 cabeça de corte, extensível conforme necessário - 1 mesa de corte, com acesso a 360 graus para o centro da mesa, extensível conforme necessário - Mesa de corte revestida com estrutura alveolar de aço com respingo de retorno integrado - compatível com CE Hardware: - expert-PC com a última versão do Microsoft Windows Software: - Licença para 1 cortador - Software de controlo NC baseado em PC

---

Tradução automática  (ver texto original em inglês)
