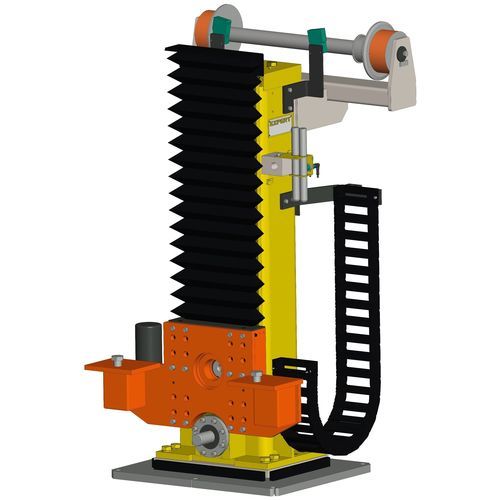

Sistema de elevação transportador HSF

de colunassíncronopara linha de produção

As plataformas de rolos EXPERT-TÜNKERS Lift Powered são um elemento importante da produção de carroçarias não ligadas em branco. Cada estação contém duas colunas de elevação sincronizadas mecanicamente e uma plataforma de rolos com uma unidade de acionamento adicional para o transporte horizontal de patins. O design das colunas de elevação vertical baseia-se no princípio fiável e preciso do seguidor de came utilizado nas mesas rotativas EXPERT-TÜNKERS. Cada coluna de elevação contém um seguidor de came de alto desempenho e um came cilíndrico endurecido, que é alimentado por um servo-gearmotor ligado através de um eixo de cames. O desenho geométrico da came resulta numa caraterística de auto-bloqueio do seguidor de came nas posições finais da came. A came cilíndrica endurecida é essencial para o transporte dinâmico, preciso e reprodutível de cargas variáveis do cliente. Colunas de elevação As colunas de elevação EXPERT-TÜNKERS são concebidas individualmente de acordo com os requisitos do projeto e da instalação do cliente. Podemos oferecer aos nossos clientes um design de curva de came cilíndrica flexível ou fixa e especialmente concebida. A versão de came flexível é inteiramente controlada por um servo-gearmotor e um inversor de frequência. A conceção de came fixa é semelhante à da nossa série EDX. Baseia-se num perfil de movimento calculado individualmente que é fresado em cada came durante a produção. A forma da curva contém todas as informações de aceleração e desaceleração necessárias para o transporte preciso da carga. A came fixa pode ser accionada com um motoredutor assíncrono, que é ligado diretamente à fonte de alimentação.
