Pacote de software para Computadores Pessoais que consiste em

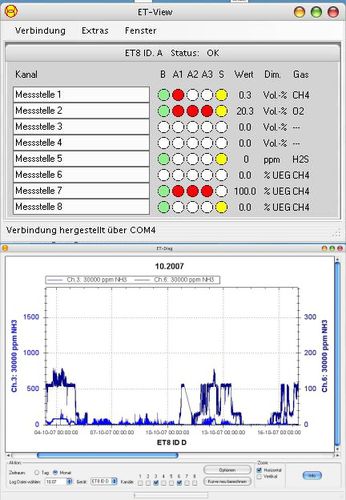

ET-View - Visualização online para no máximo 16 unidades de controlo; Registo de dados no PC-harddisc
ET-Diag - Diagramas históricos dos dados registados
Visualização:
Texto individual para identificar cada ponto de medição (canal)
Indicações de funcionamento, alarmes, falha do transmissor
Valores de medição com unidade física e gás
Indicações para operação, manutenção, falha e transmissão de dados do ET-8D-status
Tempo de ciclo para a actualização configurável
Visualização simultânea de todas as unidades de controlo ligadas
Registo de dados:
A capacidade depende apenas do disco rígido
Os dados gravados incluem registro de hora e todos os dados visualizados
Circuito de dados:
Transmissão de dados para periferia externa, por exemplo, PLC, possível
Diagrama:
diagramas x-y (até dois eixos y, escaláveis)
Intervalos de tempo básicos: dia ou mês
Funções de zoom
Opções: Copiar, salvar e imprimir o diagrama apresentado
Unidades de controle:
Até 16 unidades de controlo ET-8D ou ET-4D2
Requisitos de sistema:
Computador Pessoal (Sistema Operacional)
Microsoft Windows 2000/XP/Vista™/Windows 7
Comunicação (Unidade de Controle PC):
Interface RS 485 (ou adaptador RS 485 para portas RS232- ou USB)
Unidades de controle:
Versão adequada do software (peça informações ao ExTox)
Configuração do endereço RS 485 na placa de circuito impresso da unidade de controle (ver manual de operação)
Parâmetros de transmissão:
9600 Baud, 8 bits de dados, 1 bit de paragem, sem paridade
Cablagem:
par trançado, blindado
---
