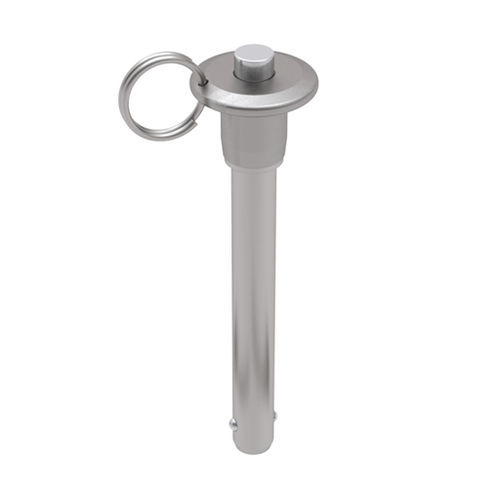

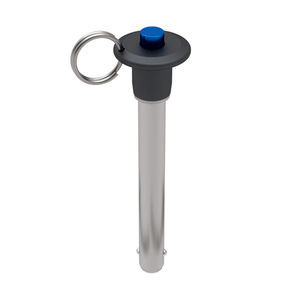

Pino trava rápida de botão BCCS series

com argola

Estes pinos de libertação rápida de bloqueio positivo têm uma vasta gama de aplicações em aplicações de fixação, localização e alinhamento. Os pinos não se libertam até que o botão na pega seja premido. Quando o botão é premido, as esferas retraem-se para a haste, permitindo que o pino seja inserido ou removido para dentro ou para fora de um orifício. As hastes são fabricadas em aço inoxidável da série 300. As pegas e os botões de acionamento são fabricados em aço inoxidável 303. As cavilhas são fornecidas com um anel de separação em aço inoxidável para fixar um conjunto de cabos. Os pinos com outros comprimentos de pega estão disponíveis para encomendas especiais. Diâmetro nominal: 1/4 pol. Diâmetro do eixo - Máximo: 0,2485 pol. Diâmetro do eixo - Mínimo: 0,2470 pol. Comprimento do punho: 0,50 pol. Diâmetro nas esferas: 0,289 pol. Comprimento até ao topo das esferas: 0,290 pol. Comprimento da cabeça: 0,92 pol. Largura do ombro: 0,47 pol. Comprimento da cabeça abaixo do aro: 0,63 pol. Diâmetro do botão: 0,23 pol. Largura total: 0,81 pol
