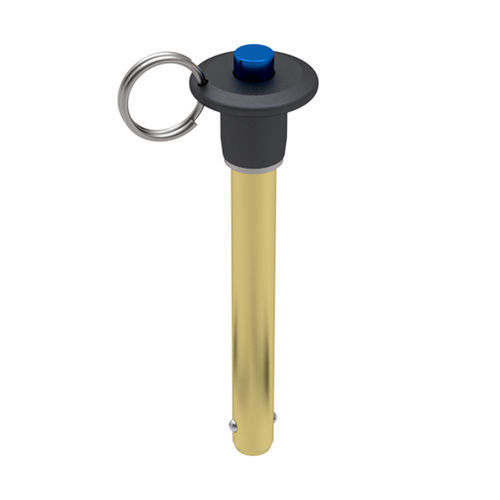

Pino trava rápida de botão MBAAS series

com argolaem aço inoxidável

Estes pinos de libertação rápida de bloqueio positivo têm uma vasta gama de utilizações em aplicações de fixação, localização e alinhamento. Os pinos não se libertam até que o botão na pega seja premido. Quando o botão é premido, as esferas retraem-se para a haste, permitindo que o pino seja inserido ou removido para dentro ou para fora de um orifício. As hastes são feitas de aço 4130 com revestimento de zinco. As pegas para os pinos listados abaixo são feitas de alumínio 2024-T4 e anodizadas a preto. Os pinos são fornecidos com um anel dividido de aço inoxidável para fixar um conjunto de cabos. Para requisitos de aplicação específicos, estão disponíveis modificações personalizadas para esta linha de produtos. Compatível com RoHS. Diâmetro nominal: 5 mm. Diâmetro do eixo - Máximo: 4,96 mm. Diâmetro do eixo - Min: 4.92 mm. Comprimento do punho: 10 mm. Diâmetro das bolas: 5.54 mm. Comprimento até ao topo das Bolas: 6 mm. Altura da pega: 23,4 mm. Largura do ombro: 11.9 mm. Comprimento da pega abaixo do aro: 16,0 mm. Diâmetro do botão: 5.8 mm. Largura total: 20,6 mm.
