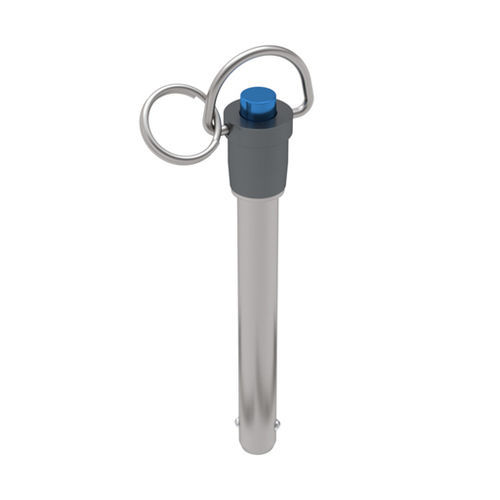

Pino trava rápida de botão MRACH series

com argolaem aço inoxidável

Estes pinos de libertação rápida de bloqueio positivo têm uma vasta gama de aplicações em aplicações de fixação, localização e alinhamento. Os pinos não se libertam até que o botão na pega seja premido. Quando o botão é premido, as esferas retraem-se para a haste, permitindo que o pino seja inserido ou removido para dentro ou para fora de um orifício. As hastes são fabricadas em aço inoxidável 17-4. As pegas são feitas de alumínio 2024-T4 e anodizadas a preto. As cavilhas são fornecidas com um anel dividido em aço inoxidável para fixar um conjunto de cabos. Os pinos com outros comprimentos de pega estão disponíveis como encomendas especiais. Diâmetro nominal: 5 mm. Diâmetro do veio - Máximo: 4,96 mm. Diâmetro do eixo - Min: 4.92 mm. Comprimento do punho: 10 mm. Largura nas bolas: 5.54 in. Comprimento até ao topo das Bolas: 6 mm. Altura da pega: 23,4 mm. Diâmetro da base da pega: 11.9 mm. Diâmetro do botão: 5.8 mm. Diâmetro do punho - aro: 15,0 mm. Altura da pega e do aro (estendida): 36.8 mm. Largura do anel: 29,5 mm.
