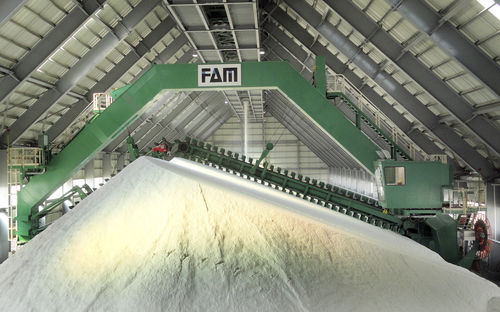

Pórtico raspador

O portal de uma recuperadora raspadora tipo portal FAM passa sobre toda a pilha de estoque. Ele repousa sobre dois chassis opostos, permitindo operar sobre pilhas de material com até 75 metros de largura. A lança da recuperadora raspadora é movimentada por um guincho. O material é transferido para o transportador de descarregamento através de uma calha de transferência (localizada fora do portal) ou de uma mesa de alimentação (dentro do portal). Quando usado em pátios de estocagem ao ar livre, as recuperadoras raspadoras tipo portal frequentemente possuem uma ou duas lanças principais dispostas em paralelo. Em sua posição elevada, as lanças se estendem além do contorno do portal. Recuperadoras raspadoras tipo portal com lanças principal e auxiliar são empregadas dentro de edificações de estocagem. Neste tipo de construção, as lanças não se estendem além do contorno do portal em nenhuma posição, de modo que a seção transversal do depósito possa ser adaptada às dimensões do portal da recuperadora raspadora. A função da lança auxiliar consiste em alimentar o material na lança principal, de modo que o material possa ser continuamente removido de toda a seção transversal da pilha. Isto assegura um fluxo de material bem uniforme durante a recuperação longitudinal de material da pilha.
